5 melhorias no Leica Captivate v3.0 que tornam a alternância entre projetos mais eficiente

Como um topógrafo atarefado ou engenheiro do local, você pode ter diversos projetos de levantamento e construção com os quais trabalhar em conjunto e, possivelmente, pode estar se movendo entre eles diariamente. Isso significa não apenas mover seus instrumentos para um novo local, mas também alterar o trabalho de medição, os dados de configuração, dados de design, sistema de coordenadas etc. dentro do Leica Captivate.

Ao usar o Captivate (e esperamos que o use), a alteração do local de trabalho (o trabalho onde os dados medidos são armazenados) é realizada simplesmente deslizando no painel inicial. Mas alternar dados de controle (dados usados para configurar o instrumento) e dados de design (dados a serem demarcados) não pode ser feito assim tão rapidamente.

Trabalhar em diferentes sites de projeto no decorrer de um dia

O novo Captivate v3.0 será lançado em 1º de dezembro. Ele trará cinco principais melhorias que fará da troca entre seus projetos muito mais eficiente. Vamos dar uma olhada nos problemas que corrigimos nessa nova versão e nas alterações que fizemos.

Quando eu troco de projeto, por que meus dados de design e controle não trocam com meu trabalho?

No Captivate, o usuário seleciona uma obra para armazenar os dados medidos no menu de trabalhos do painel inicial. Nas versões anteriores do Captivate, a obra que continha os dados para configuração da estação total era selecionado no painel Selecionar dados de design e o mesmo era feito para qualquer dado de alinhamento ou DTM que precisasse ser usado.

Se for trocar de projetos, uma obra diferente precisa ser selecionado no painel inicial, bem como um conjunto diferente de dados de controle, dados de design, DTM e/ou trabalhos de alinhamento. Isso pode ser bem entediante quando realizado com frequência e pode levar a erros se você se esquecer de trocar um dos trabalhos e se os dados errados forem usados.

Com a nova versão do Captivate, os dados de controle, dados de design, DTM e trabalhos de alinhamento podem ser todos vinculados ao trabalho selecionado no painel inicial. Isso significa que sempre que o usuário for trabalhar em um projeto diferente, deslizar uma vez para selecionar a obra no painel inicial ativará os dados de design, controle e alinhamento vinculados automaticamente no segundo plano. Isso economiza tempo ao trocar de projetos e evita possíveis erros enquanto os dados corretos são usados automaticamente.

Meus pontos de referência são distribuídos em diversos trabalhos, existe uma maneira de usá-los sem precisar trocar constantemente de trabalhos de controle?

Enquanto nas versões anteriores do Captivate somente uma obra contendo pontos e linhas podia ser selecionado no painel de dados de design. A nova versão não limita a quantidade de dados de controle que são vinculados a obras selecionadas no painel inicial. Isso significa que o usuário pode selecionar diversas obras contendo dados de controle e diversas obras contendo dados de design e vinculá-los todos à mesma obra.

Os dados de todas essas obras vinculadas e da obra são combinados em um conjunto de dados que está disponível nos diferentes aplicativos quando necessário.

Por exemplo, no visualizador 3D do aplicativo Measure, todos os dados das obras vinculadas ficam em cinza para que possam ser vistos, mas também podem ser diferenciados dos dados medidos.

No aplicativo Setup, apenas os dados das obras vinculadas são exibidos, pois eles contêm os dados de controle usados para a configuração.

Se todos os dados forem combinados em um conjunto de dados, eu posso usar os métodos COGO com pontos de diferentes obras?

Sim. Como mencionado antes, o conteúdo das suas obras vinculadas é combinado no conjunto de dados. O aplicativo COGO acessa o conjunto de dados, portanto, com a nova versão do Captivate, os cálculos COGO podem ser realizados entre pontos de referência de diversos trabalhos contidos na obra.

Se todos os meus dados de controle forem combinados em um conjunto de dados, como vou encontrar meus pontos com facilidade?

Essa é uma ótima pergunta, porque, ao vincular muitos dos dados de controle e design à obra, o conjunto de dados pode conter diversos pontos e linhas.

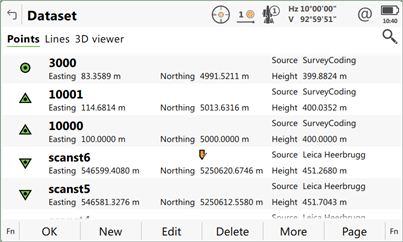

No Captivate v3.0, as propriedades do trabalho de cada obra exibem uma visão geral de todos os trabalhos vinculados e permitem acessar uma página de conjunto de dados que exibe um resumo de todos os pontos e linhas contidos nesses trabalhos vinculados.

O usuário agora tem a opção de tornar as obras vinculadas "visíveis" ou "invisíveis", o que significa que os pontos e linhas dessa obra serão exibidos ou ocultados no conjunto de dados. Isso permite manter todas as obras relacionadas para uso posterior, mas ocultando temporariamente o conteúdo para uma melhor visão geral.

Além disso, diversas opções de filtro podem ser aplicadas aos pontos no conjunto de dados. Uma nova opção de filtro permite a definição de diversos intervalos de ponto, o que oferece ao usuário toda a liberdade possível para exibir e ocultar pontos.

Os filtros de ponto são levados para o aplicativo para que um filtro de intervalo de pontos possa ser usado, por exemplo, para definir uma lista de dados da estação para o dia. Isso permite que o usuário se concentre na tarefa à mão, visualizando apenas as informações necessárias, enquanto todos os dados relevantes ainda estão conectados à obra atual.

Há alguma maneira de limpar meu carrossel de trabalhos para encontrar os trabalhos mais facilmente?

Sim, há. Com o novo conceito de obras vinculadas, apresentamos um painel de gerenciamento de trabalhos que pode ser acessado por meio do botão F6 do painel inicial. Esse gerenciamento de obras exibe todas as obras disponíveis no instrumento e permite definir quais das obras estão visíveis no menu de trabalhos do painel inicial. Portanto, se você quiser que ele fique realmente limpo, poderá ocultar tudo exceto sua obra atual do painel inicial.

Mas eu estava feliz com a maneira como o Captivate trabalhava; por que preciso mudar meu fluxo de trabalho agora?

Não precisa. A maneira antiga de trabalhar com obras ainda está disponível no Captivate v3.0 e você pode continuar trabalhando como antes após uma atualização. Se você nunca vinculou nenhuma obra de controle ou de design à sua obra, dificilmente perceberá o novo recurso aqui.

Como posso obter a nova versão?

O novo software de campo Captivate v3.0 estará disponível no Leica myWorld para download após 1º de dezembro de 2017. Para a instalação, uma licença de Pacote de atendimento ao cliente (CCP) válido até, pelo menos, 1º de dezembro de 2017 é necessário. Se você tiver alguma dúvida ou solicitação específica, entre em contato com seu representante local da Leica Geosystems.

Elke Hacker
Gerente de produto sênior Software de campo
Leica Geosystems
