Da codificação à implantação – 9 novas maneiras como o Leica Captivate v3.0 pode aumentar a eficiência

Assim como acontece com tudo, tempo é dinheiro também no mundo de Topografia e Construção, portanto, hoje iremos mostrar 9 áreas em que fizemos melhorias no Leica Captivate v3.0 que ajudarão a acelerar o processo de trabalho e a torná-lo mais eficiente.

1) Uma maneira mais eficiente de lidar com dados de controle

Estas várias alterações estão descritas em um artigo anterior no Leica Captivate v3.0, leia-o para obter mais detalhes. O Leica Captivate v3.0 permite a vinculação de vários trabalhos contendo dados de controle e design em uma obra. Dessa maneira, todos os dados de Configuração, Implantação e Alinhamento usados com um trabalho de medições são automaticamente ativados ao selecionar o trabalho no painel inicial. Ele também permite o uso de dados de controle de mais de um trabalho em paralelo e a ocultação de trabalhos no painel inicial para manter a organização e mostrar apenas o que é necessário no momento.

2) Codificações e linhas mais rápidas

A funcionalidade de codificação e linhas no aplicativo Measure é um dos recursos mais usados e fizemos várias alterações para torná-lo ainda mais rápido.

Em primeiro lugar, adicionamos uma tecla de atalho para acessar o painel Carregar modelo de código. Isso permite alterar facilmente a sequência de códigos ao alternar entre seções transversais.

Além disso, adicionamos cinco novas teclas de atalho que permitem alternar entre uma caixa de código destacada entre um código de linhas de e um código que não é de linha com apenas um botão. Também permite iniciar novas linhas rapidamente. Por exemplo, se estiver medindo uma árvore e, em seguida, desejar iniciar uma linha de árvores, pressione a nova tecla de atalho Usuário – Iniciar linha e o código será alterado para iniciar uma linha de árvores.

A terceira mudança é uma pequena melhoria, mas fará a diferença para todos que trabalham com valores de atributos. Quando um valor de atributo foi selecionado, pressionar o botão "Enter" fecha a lista de seleção, mas não move o foco para o próximo campo. Isso agora funciona com a nova versão, tornando a entrada de valores de atributos uma experiência muito mais suave.

E, por último, mas não menos importante, uma mudança na codificação múltipla que pode ser mais útil ao fazer a medição de cabos, dutos ou objetos similares: agora é possível manter a codificação múltipla permanentemente ligada. Isso permite medições subsequentes de vários pontos com a mesma coordenada, mas códigos diferentes. A codificação múltipla permanente pode ser útil quando, por exemplo, vários cabos ou tubulações se unem e precisam ser medidos simultaneamente.

Além disso, desabilitamos a reclassificação das caixas de código quando a codificação múltipla está permanentemente ativada, tornando o armazenamento de ponto muito mais rápido.

3) Crie relatórios de Implantação facilmente

Os topógrafos podem precisar fornecer relatórios rapidamente e facilmente sobre os pontos que foram implantados. Essas informações podem ser necessárias em vários formatos e com conteúdo variado do mesmo trabalho. Embora o trabalho possa conter uma mistura de dados (dados medidos, de controle, de implantação), somente os dados de implantação são relevantes para tal relatório.

O Leica Captivate v3.0 agora suporta a exportação de dados de planilha configurados pelo usuário diretamente do aplicativo de pontos de Implantação. Os dados necessários podem ser fornecidos no formato e conteúdo requeridos diretamente do campo, sem a necessidade de software de escritório ou posterior edição dos arquivos.

4) Acessando funções mais rapidamente

Ao trabalhar em qualquer software, cada pressionamento de botão demanda tempo. Assim, quanto menos botões houver para pressionar, mais tempo será economizado. Por isso, adicionamos novas teclas de atalho para permitir acesso mais rápido às funcionalidades mais utilizadas.

As novas teclas de atalho permitem o seguinte:

• Escolher o ponto mais próximo ao implantar pontos com um sensor GS. Esta função estava, até agora, disponível no menu de ferramentas e agora é uma tecla de atalho para acesso mais rápido.
• Acessar as configurações de luzes e acessórios para ligar ou desligar facilmente o ponteiro laser ao trabalhar em um aplicativo
• Acessar o painel de modelos de ID para alterar facilmente a regra de numeração de pontos (por exemplo, com cada nova seção transversal a ser medida)

5) Configuração de instrumento mais fácil

Fizemos duas alterações na configuração geral do instrumento.

A primeira mudança está na ferramenta Transferir objetos de usuário, que agora permite excluir os trabalhos ao transferir as configurações de um instrumento para outro. Até agora, os trabalhos sempre eram incluídos, o que tornava necessário excluí-los no novo instrumento. Agora as configurações podem ser facilmente transferidas para novos instrumentos sem a necessidade de remover trabalhos posteriormente.

A segunda mudança é geral em todo o sistema: em todos os lugares onde uma senha pode ser digitada, agora há uma caixa de seleção que permite exibir a senha em texto simples. Isso torna a entrada de senhas complicadas menos propensa a erros, o que pode tornar os logins do SmartNet muito mais fáceis.

6) Mais informações de ponto

O Leica Captivate permite traçados para pontos medidos e múltiplas elevações para pontos de implantação a serem inseridos enquanto no aplicativo. No entanto, depois que os pontos foram armazenados, esses valores não podem mais ser alterados. Com a nova versão do Leica Captivate, os deslocamentos e as várias alturas inseridos para cada ponto são mostrados em Administração de dados e, se necessário, podem ser editados e atualizados posteriormente, antes de trazê-los para o escritório.

Para pontos de implantação, os resultados da implantação, mostrados nos aplicativos de Implantação, agora também são mostrados no Gerenciamento de dados para cada ponto, permitindo que eles sejam reutilizados posteriormente. Isso pode ajudar, por exemplo, se um pino for derrubado em um canteiro de obras e precisar ser reposicionado e rotulado novamente.

7) Salvar as configurações

Existem duas alterações que podem ajudar a economizar tempo nas configurações. A primeira pode reduzir o número de configurações de estações totais necessárias para fazer um levantamento e a segunda pode acelerar o método de configuração Orientar para linha.

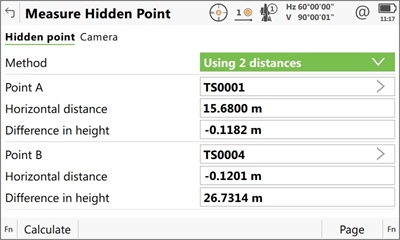

Ao iniciar um trabalho de levantamento, o topógrafo avaliará a área a ser levantada e, em seguida, determinará os melhores locais para configurar a estação total, geralmente tentando minimizar o número de configurações. Durante a medição, o topógrafo poderá perceber que pontos adicionais precisam de medição e exigiriam uma configuração adicional, às vezes por apenas um número muito pequeno de pontos. Para economizar configurações adicionais, a função Medir ponto oculto agora está disponível no CS20 também no modo TS. Permite utilizar o Disto interno da CS20 para medir distâncias aos pontos ocultos da estação total e depois calcular as coordenadas para estes pontos. Isso pode economizar a necessidade de fazer uma configuração adicional e reduzir significativamente o tempo necessário para um trabalho de levantamento.

Para economizar tempo diretamente na configuração do instrumento, estendemos o método de configuração Orientar para linha. Agora é possível selecionar um ponto existente para definir a linha a ser orientada, em vez de ter que digitar as coordenadas do ponto. Além disso, a linha a ser orientada agora pode definir qualquer rumo em vez de ser fixada no eixo norte ou leste. Isso torna o método Orientar para linha muito mais flexível, permitindo atender a mais requisitos de configuração.

8) Maior proficiência no aplicativo Road

Ao implantar um alinhamento de Estrada, pode haver pontos únicos no projeto (design) que não pertencem ao alinhamento. Por exemplo, se houver um hidrante no projeto com uma localização dada por um PK & Offset, será útil poder posicionar esse único ponto enquanto estiver trabalhando na estrada e sem sair do aplicativo. Por isso, estendemos a ferramenta COGO dentro do aplicativo Road com novos métodos que permitem a criação de pontos com informações de PK & Offset.

Agora não é mais necessário calcular coordenadas para esses pontos ou sair do aplicativo Roads para entrar e usá-los no Leica Captivate.

Além disso, o Leica Captivate v3.0 agora mostra o comprimento de um alinhamento como metadados ao selecionar um alinhamento. O acesso fácil a informações de comprimento de alinhamento pode ser benéfico, por exemplo, se o cliente quiser saber quantos metros lineares ou pés há no total para uma seção específica.

9) Velocidade aprimorada ao lidar com dados CAD

Para arquivos CAD muito grandes, o Leica Captivate ocasionalmente apresentaria problemas de desempenho ao exibi-los no visualizador em 3D. Para o Leica Captivate v3.0, melhoramos muito o desempenho de exibição de dados CAD para que o visualizador em 3D seja capaz de lidar com grandes arquivos CAD sem problemas.

E aqui estão nossas 9 melhorias para acelerar os processos de trabalho do Leica Captivate. Uma melhoria final é a capacidade de visualizar opcionalmente os MDTs como superfícies 3D. Este não foi feito por eficiência, mas para melhor visibilidade. Dê uma olhada na imagem abaixo.

Como a nova versão pode ser obtida?

Se você quiser baixar o novo software de campo Leica Captivate v3.0, ele estará disponível no Leica myWorld após 1º de dezembro de 2017. Para a instalação, você precisará de uma licença de Pacote de atendimento ao cliente (CCP) válida pelo menos até 1º de dezembro de 2017. Se você tiver alguma dúvida ou solicitação específica, entre em contato com seu representante local da Leica Geosystems.

Elke Hacker
Gerente de produto sênior Software de campo
Leica Geosystems
