Derfor er det lige så vigtigt at vælge det rette prisme som at vælge det rette instrument

Du kan ikke foretage en nøjagtig måling uden et prisme i god kvalitet. Selvom prismet har en relativt simpel rolle i processen med elektronisk afstandsmåling – nemlig at reflektere et signal – er dets evne til at gøre dette korrekt afhængig af en række faktorer. Kvaliteten af de materialer, der benyttes, og den omhu, der benyttes i produktionsprocessen, har en stor indvirkning på prismets nøjagtighed og dets evne til at holde til de barske forhold på en byggeplads.

Her tager vi et kig på den måde, reflektorer i Leica Geosystems' sortiment af originalt tilbehør fremstilles, for at forklare vigtigheden i at vælge det rette prisme.

Hvad gør et prisme til et godt prisme?

Et godt prisme reflekterer mest muligt af det signal, det modtager. For at kunne gøre dette skal det være godt fremstillet og hærdet, så nøjagtigheden ikke påvirkes af miljøet. Prismet skal kunne klare de afstande, du arbejder med. Korte og lange afstande kræver for eksempel forskellige belægninger. Og det skal være robust nok til at kunne falde fra enden af en målestok og stadig være lige så godt som nyt. Prismer fra Leica Geosystems fremstilles i glas af højeste kvalitet ved hjælp af sofistikerede produktionsteknikker og en stringent monterings- og kvalitetskontrol. Lad os se nærmere på de forskelle, der har en betydning for prismets nøjagtighed og levetid.

1.    Prismejustering for at undgå stråleafvigelse
Et prisme består af en glasblok. Den måde, som prismeglasset fremstilles på, spiller en stor rolle i reflekteringen af signaler. Den nøjagtighed, hvormed tilskæringen, slibningen, poleringen og monteringen foretages, har en direkte indvirkning på, hvor stor en del af EDM-signalet, der sendes tilbage fra reflektoren til totalstationen. Jo mere præcist glassets hjørnevinkler og overflader slibes, desto bedre er det signal, der sendes tilbage i samme retning, og desto bedre er signalets intensitet. Hvis prismets vinkel er blot nogle få sekunder uden for specifikationen, vil det tilbagesendte signal forbigå instrumentet, og afstanden vil ikke kunne måles.

2.    Særlige belægninger forbedrer ydeevnen: kobber og antirefleks
Hvor godt et prisme reflekterer det infrarøde EDM-signal afhænger af det materiale, prismet er fremstillet af, og af overfladekvaliteten. Leica Geosystems’ reflektorer er behandlet med kobber, fordi det tilbyder den bedste reflektivitet på tværs af de EDM-bølgelængder, der benyttes af Leica Geosystems' totalstationer (660 nm-850 nm). Det er et robust materiale, der ikke korroderer, takket være et passende lag lak på kobberbelægningen. Vi påfører også en antirefleksbelægning for at forhindre målefejl over korte afstande. Prismer uden antirefleksbelægning foretager ofte målefejl over korte afstande, fordi prismets frontflade altid reflekterer en del af signalet direkte og derfor kan levere en falsk måling.

3.    Centreringsnøjagtighed
Ud over et prisme i høj kvalitet er en anden faktor vigtig i forbindelse med præcis opmåling: centreringsnøjagtigheden Centreringsnøjagtighed er justeringen og den korrekte placering af prismet i prismeholderen og monteringsstiften. Der er stor risiko for målefejl, hvis der ikke benyttes originale prismeholdere, eftersom "Leica-lignende" holdere ikke er konfigureret i henhold til Leica Geosystems' standarder.

4.    Vejrbestandighed for at undgå "reflektorblindhed"
Hvis en prismeenhed ikke forsegles korrekt, kan de omgivende elementer trænge ind og ødelægge prismets evne til at reflektere, så det bliver blindt. Prismer efterlades ofte i felten i lang tid, især hvis de bruges til overvågning, og de skal derfor kunne holde til barske forhold. En af vores totalstationskunder rapporterede for eksempel, at deres reflektorer, som var fastgjort på en jernbanestrækning, ikke kunne måle. Vi undersøgte sagen og fandt ud af, at reflektorerne var dårlige kopier af Leica Geosystems' originale prismer og ikke havde den beskyttende belægning, som vi anvender. Der sprøjtes hyppigt med effektivt ukrudtsmiddel for at undgå, at der vokser ukrudt og vegetation langs skinnerne. Ukrudtsmidlet havde ætset prismerne og ødelagt deres reflektivitet.

Hos Leica Geosystems behandles prismerne – ud over kobberbelægningen – med tre lag beskyttende belægning. En klæbende belægning fikserer kobberbehandlingen på glasset, en beskyttende belægning beskytter kobberlaget, et laklag forsegler alle lag, og endeligt beskytter en antirefleksbelægning mod miljømæssige påvirkninger for at sikre prismets lange levetid.

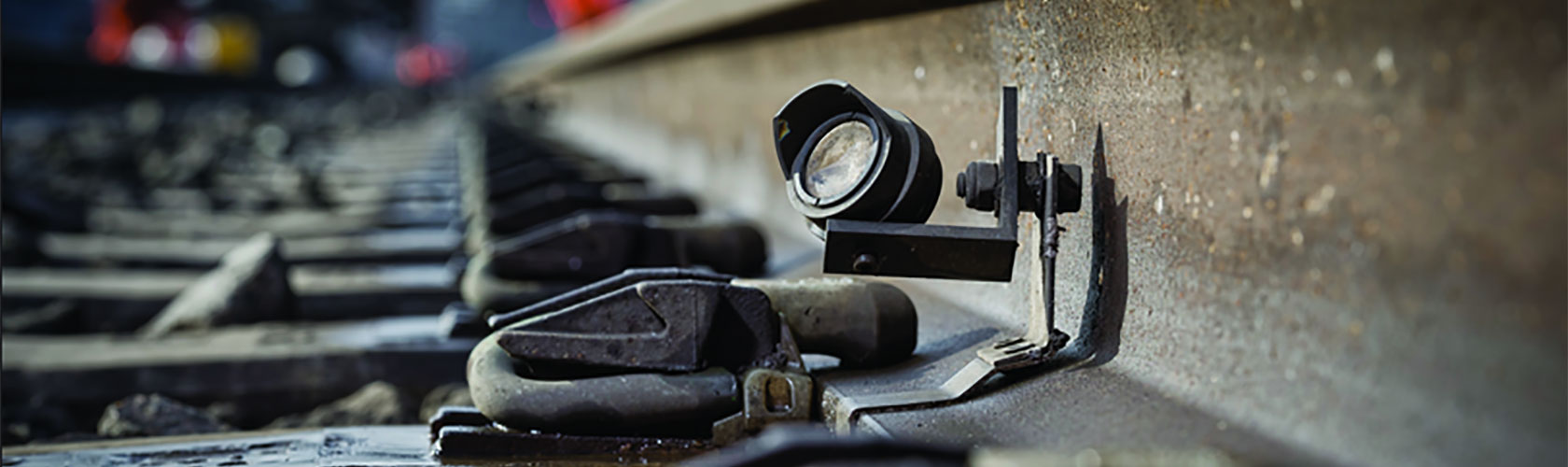

Reflektor, der ikke er fra Leica Geosystems, og som er monteret langs en jernbanestrækning, har mistet sin reflektivitet.


Fremstilling af en Leica 360°-reflektor: 90 processer over seks måneder

Det er måske svært at forestille sig, men det tager faktisk seks måneder at fremstille en 360°-reflektor fra en glasblok. En rejse, der omfatter 90 individuelle processer. 360° -prismerne er designet til brug sammen med avancerede robottotalstationer, som har automatiseret teknologi, der låser sig fast til et prisme, uden at landmåleren skal rejustere det. Prismerne, der er rundstrålende, består af seks tredobbelte prismedele i glas, der monteres tæt sammen i en patenteret proces.

Hvorfor tager det så lang tid? Først fremstilles glaspyramider ud af en terning af glas ved at skære og derefter slibe de seks sider af terningen til en vinkelnøjagtighed på under otte sekunder. De poleres derefter i hånden for at få en overflade, der er flad ned til en tocifret nanometer – det er en millardtedel af en meter – ved hjælp af optisk kontaktbinding. Triangulære pyramider af samme størrelse slibes derefter ud af terningen og udsættes for den samme polering. Herefter behandles glaspyramiderne med belægning, som påføres i et rent lokale under vakuum og særlige klimatiske forhold. De limes derefter sammen ved hjælp af et langsomt tørrende klæbemiddel. Hele monteringsprocessen tager to uger, men hærdeprocessen tager længst tid. Herefter monteres glasset i gummiet, som er forstærket med en kulstof- eller metalstang, og begynder nu at ligne det endelige produkt. Før et parti forlader produktionen, undergår et prøveeksemplar en række strikse kvalitetstest – hvoraf én er faldtesten fra en landmålerstok.

Tometers faldtest af prisme

Det er en realitet, at prismer tabes på jorden. Landmålerne stiller stokkene op ad vægge, går deres vej, hvorefter stokkene til tider vælter. Prismet skal kunne forblive intakt og for at sikre, at det er tilfældet med vores prismer, er 2-meters faldtesten en af de mange kvalitetstest hos Leica Geosystems. I videoen nedenfor ses en faldtest, der blev udført i henhold til vores standardregler: Målestokken er 2 meter høj, prismet falder fra en oprejst position og rammer en hård træoverflade, der er lagt oven på beton. I videoen testes tre reflektorer: Leica GRZ4 (360°-reflektor, der benyttes til almindeligt landmålerarbejde af én person), Leica GRZ122 (360°-reflektor, der er forstærket til brug sammen med en SmartPole) og en kopi af en Leica GRZ122.

Se, hvilken forskel Leicas beskyttelse giver:




Risici ved at bruge et dårligt prisme, og hvordan du spotter et ikke-originalt prisme

Hvis du bruger udstyr i dårlig kvalitet, kan det påvirke dit arbejde. Et prisme, der er dårligt fabrikeret, forhindrer dig i at opnå præcise målinger, uanset hvor god eller dyr din totalstation er. Selv måleopgaver, hvor præcisionen ikke er afgørende, og hvor vi taler om centimeters i stedet for millimeters nøjagtighed, er prismer af dårlig kvalitet upraktiske i længden, fordi de er skrøbelige.

Kundeserviceteamene hos Leica Geosystems undersøger alle rapporter fra kunder, hvis de rapporterer, at en måleløsning fra Leica ikke resulterer i et nøjagtigt resultat. Vi ser ofte, at problemet skyldes tredjepartsudstyr, hvor meget af det hævdes at være "Leica-lignende". Det var blandt andet tilfældet for en af vores kunder, der rapporterede, at den 360°-reflektor, de benyttede, ikke var i den kvalitet, som de forventede af udstyr fra Leica Geosystems.

De sagde, at den var gået i stykker af at blive tabt fra 1,3-meters højde. Da vi modtog reflektoren til test, kunne vi se, at den var uægte: Glasbelægningen var af dårlig kvalitet, og limen var ikke effektiv. Selv kulstofstangen, der går igennem prismet, og som bruges til at stabilisere det, var ikke integreret og gik derfor nemt i stykker. Kunden havde desværre købt den hos en sælger på eBay og kunne ikke få den refunderet. Det, der forekom at være en god handel, var for godt til at være sandt – og kunden mistede både penge og værdifuld tid i sit projekt.

Et originalt prisme fra Leica Geosystems er altid forsynet med en unik sikkerhedskode på æsken, der garanterer, at det er købt som en del af en komplet løsning fra Leica Geosystems. Du kan få bekræftet et produkts autenticitet ved at indtaste produktets kode online i Leica Geosystems MyWorlds-portalen eller ved at scanne QR-koden med en QR-scanner. Ægte udstyr fra Leica Geosystems leveres sammen med reservedele, så du kan have fuldstændig ro i sindet. I forbindelse med visse produkter tilbyder vi også at udskifte dele, selvom produktet er taget af markedet.

Læs mere her:

Du kan få oplysninger om prismer og reflektorer fra Leica Geosystems her >

Alt udstyr fra Leica Geosystems følger produktionsprocesser i høj kvalitet for at sikre de bedste resultater i felten. Vil du gerne have mere at vide om, hvordan stativer fra Leica Geosystems fremstilles, og hvilke kvaliteter de har i forhold til ikke-originale stativer? Læs vores blog om stativer og fodstykker!
