Monitoraggio automatico del volume con Leica BLK247

Ottenere informazioni volumetriche in tempo reale su merci sfuse come cereali, cippato, prodotti chimici e altre risorse preziose.

Il monitoraggio di volumi approssimativi è problematico

Il monitoraggio dei volumi è essenziale per gli attuali processi automatici, dipendenti da dati precisi e aggiornati. Una gestione accurata delle risorse è necessaria anche per controllare i processi a valle: i manager di centrali elettriche o imprese chimiche possono ottimizzare l’attività solo se conoscono l’esatta quantità di merci introdotte in questi processi. Sapere quanto giace in magazzino permette al responsabile degli acquisti di approvvigionarsi al momento giusto in termini di prezzi e disponibilità.

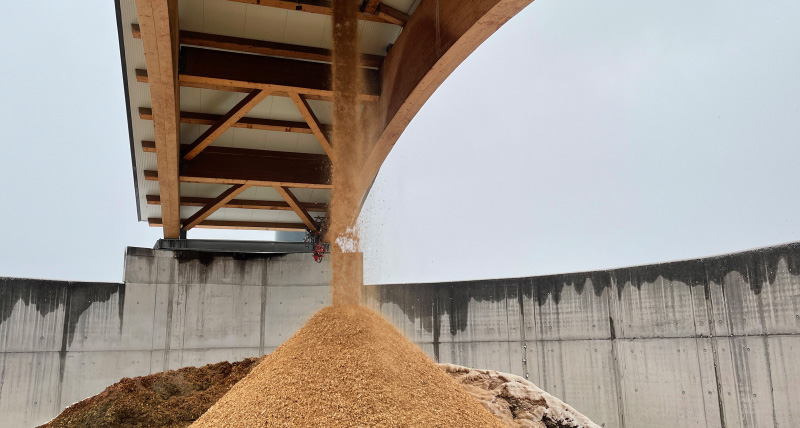

Oggi, spesso i direttori di stabilimenti si limitano a stimare i volumi di merce, affidandosi per tali stime alla loro esperienza o calcolando approssimativamente la quantità in base a misurazioni laser di distanza dell'altezza del cumulo delle scorte. Spesso rilevano il volume preciso con un laser scanner ad alta precisione azionato da operatore solo una volta a trimestre o persino una volta all’anno. Questo metodo è molto preciso e consente agli operatori di reimpostare le stime dei volumi e correggere i dati nei sistemi. Tuttavia, richiede tempo, è costoso e non fornisce un aggiornamento continuo dei dati.

La procedura automatica richiede un monitoraggio regolare con elevata precisione e frequenza. Altre soluzioni, ad esempio laser a singoli punti o sistemi radar/eco, non offrono la precisione necessaria, specie se il cumulo di scorte ha una forma irregolare.

Scansione 3D per informazioni sui volumi in tempo reale

La risposta è installare uno scanner 3D che fornisce informazioni in tempo reale sui volumi esistenti. L’abbinamento dell’avanzata tecnologia di sensori di Leica Geosystems, facente parte del gruppo Hexagon, con un potente software di elaborazione crea una soluzione di monitoraggio dei volumi veloce e autonoma.

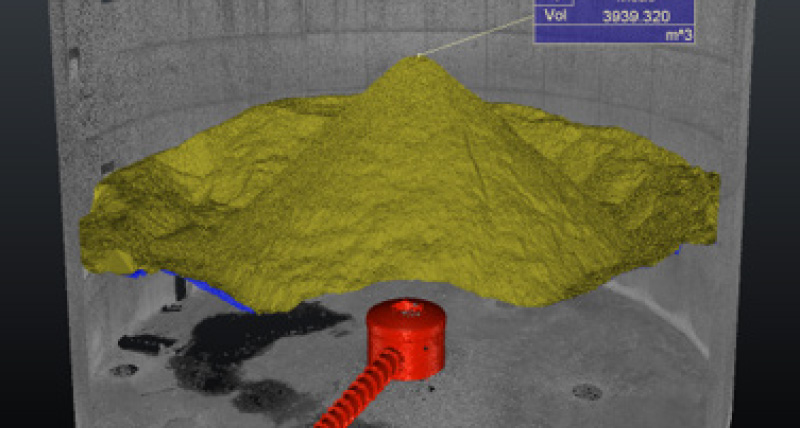

Per effettuare misurazioni volumetriche il BKK247 è montato sopra il cumulo di scorte. Il sensore può scansionare fino a un diametro di 60 metri e un’altezza di 30 metri. Il LiDAR rotante del BLK247 esegue scansioni continue della superficie delle merci e crea una nuvola di punti densa della superficie. Questa nuvola di punti viene poi trasmessa al software Cyclone 3DR per l’elaborazione automatica e la stima del volume rispetto al magazzino vuoto.

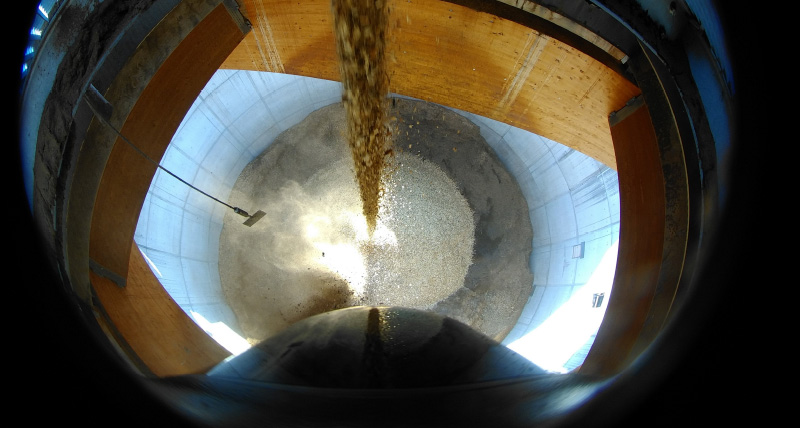

L’utente può selezionare la frequenza delle misurazioni, se deve avvenire ogni due minuti, giorni, settimane o mesi. Il BLK247 fornisce inoltre immagini ad alta risoluzione del cumulo di scorte permettendo agli operatori di ispezionare il materiale e rilevare anomalie della superficie.

Camere video e termiche

Tramite due video streams ad alta definizione gli utenti possono impiegare il BLK247 per il monitoraggio visuale del sito in tempo reale. Le termocamere del BLK247 forniscono inoltre informazioni sulla temperatura della superficie. Il sistema informerà gli operatori se la temperatura supera una soglia definita dall’utente o si rilevano anomalie della temperatura.

Il BLK247 è un dispositivo IoT e un semplice cavo di rete lo collegherà a un sistema di controllo e alla rete dello stabilimento. In quanto dispositivo di edge computing, non necessita di capacità di elaborazione aggiuntive per molte delle sue caratteristiche e funzionalità.

Soluzione di Sorveglianza 3D

Il BLK247 non fornisce solo un monitoraggio volumetrico e visuale del sito, ma è anche un dispositivo di sorveglianza con un set avanzato di funzioni per la sicurezza. Ad esempio, si possono definire zone 3D attorno all’area deposito che le persone non devono oltrepassare. Se in questa area si rileva un intruso, un segnale d’allarme e informazioni video possono essere inviati alla sala controllo per un rapido intervento.
