Control de volumen automatizado con Leica BLK247

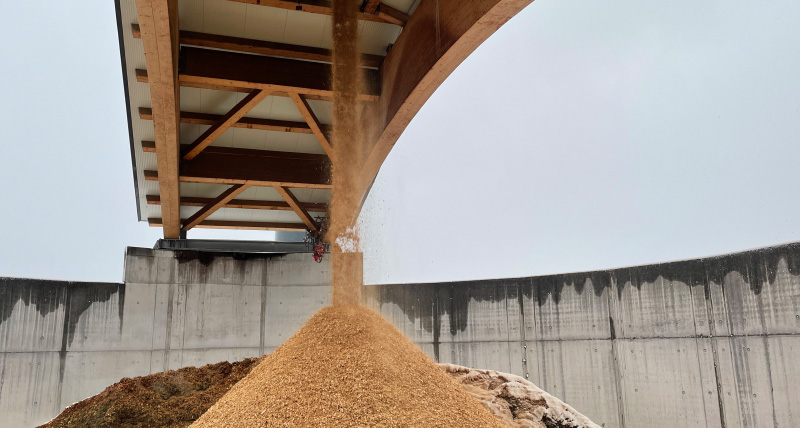

Obtenga información volumétrica en tiempo real sobe productos a granel como grano, virutas de madera, productos químicos y otros recursos valiosos.

El control de volumen impreciso resulta problemático

El control de volumen es fundamental para los procesos automatizados actuales, los cuales dependen de datos precisos y actualizados. La gestión precisa de los activos también es necesaria para el control de los procesos posteriores: Los gestores de centrales eléctricas de energía o de fábricas de productos químicos solo pueden optimizar las actividades si conocen la cantidad exacta de bienes que han entrado en estos procesos. El conocimiento de las existencias permite al director de compras abastecerse en el momento adecuado en cuanto a precios y disponibilidad.

Actualmente, los directores de las plantas suelen limitarse a calcular los volúmenes de las mercancías. Basan estos cálculos en su experiencia o calculan aproximadamente la cantidad basándose en las mediciones de distancia láser de la altura de las existencias. A menudo, solo efectúan una detección precisa del volumen con un escáner láser de alta precisión manejado por operarios una vez al trimestre o incluso una vez al año. Este método es muy preciso y permite a los operarios restablecer los cálculos del volumen y corregir los datos en el sistema. Sin embargo, requiere mucho tiempo y es costoso, además de que no ofrece una actualización continua de los datos.

El procesamiento automatizado requiere un control periódico con alta precisión y frecuencia. Otras soluciones, por ejemplo, los sistemas láser de punto individual o los sistemas de radar o eco no ofrecen la precisión necesaria, especialmente cuando la forma de la acumulación de existencias es irregular.

Escaneo láser 3D para información volumétrica en tiempo real

La solución consiste en instalar un escáner 3D que ofrece información en tiempo real acerca del volumen existente. Al combinar la avanzada tecnología de sensores de Leica Geosystems, parte de Hexagon, con un potente software de procesamiento se obtiene una solución rápida y autónoma para el control de volumen.

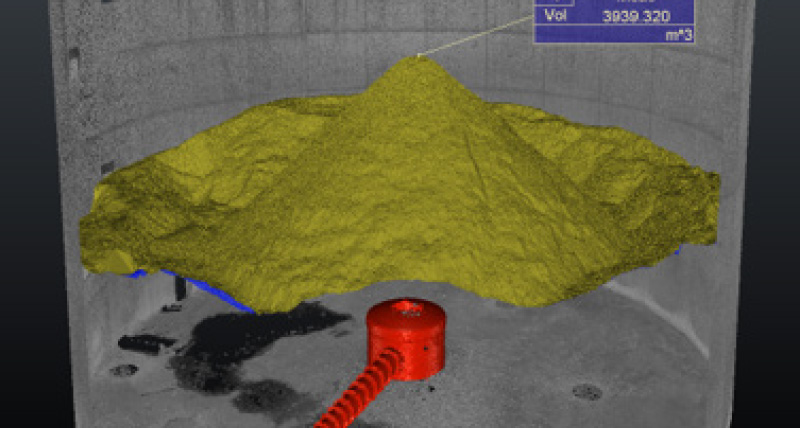

Para la medición volumétrica, se instala el BLK247 sobre la pila del material. El sensor puede escanear hasta 60 metros de diámetro y 30 metros de altura. El LiDAR giratorio del BLK247 escanea continuamente la superficie de los materiales y genera una densa nube de puntos de la superficie. Esta nube de puntos se transfiere al software Cyclone 3DR para el procesamiento y evaluación automática del volumen con relación a la instalación vacía de almacenamiento

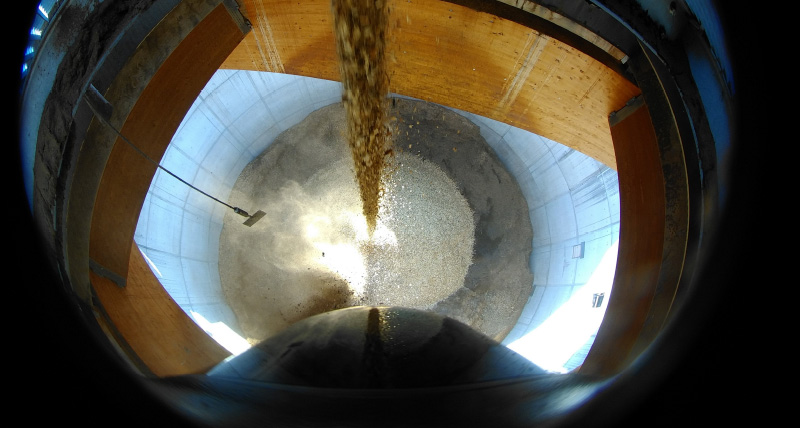

El usuario puede seleccionar la frecuencia de medición, ya sea cada pocos minutos, días, semanas o meses. El BLK247 también ofrece imágenes de alta resolución de la pila de material para que el personal pueda inspeccionarla y observar las anomalías de la superficie.

Cámaras visuales y térmicas

Con dos transmisiones de vídeo de alta definición, los usuarios pueden utilizar el BLK247 para un control visual de las instalaciones en tiempo real. Además, las cámaras térmicas del BLK247 ofrecen información de la temperatura de la superficie. El sistema informa a los responsables si la temperatura excede el límite establecido por el usuario o si detecta anomalías en la temperatura.

El BLK247 es un equipo IoT y un simple cable de red lo conectará al sistema de control y a la red de la fábrica. Como equipo de computación de vanguardia, no requiere de capacidades de procesamiento adicionales para muchas de sus características y funciones.

Solución de vigilancia 3D

El BLK247 no solo ofrece control volumétrico y visual de las instalaciones, sino también un equipo de vigilancia con un conjunto avanzado de funciones de seguridad. Por ejemplo, es posible definir zonas 3D alrededor del área de almacenamiento que no deben traspasar las personas. Al detectar un intruso en esta área, es posible enviar una alarma e información de vídeo a la sala de control para permitir una respuesta rápida.
