Leica Infinity: Come condividere i dati con Leica ConX

È possibile la connettività diretta a Leica ConX. Condividete i dati in qualsiasi momento nel corso del progetto ai servizi cloud di ConX o direttamente ai sistemi di controllo delle macchine sul campo.

• Effettuate facilmente l'accesso a ConX direttamente nel progetto
• Effettuate l'accesso a tutti i progetti ConX e create progetti
• Visualizzate, analizzate ed estraete le informazioni richieste dal progetto, come l'allineamento o gli elementi stradali
• Raccogliete e combinate i dati di progettazione con i dati di misurazione in un unico progetto. Elaborate, analizzate e controllate i dati di misurazione, comprese le stazioni totali, i dati GNSS, i dati livello e le immagini (UAV e Leica GS18 I)
• Calcoli completi di superfici e volumi in 3D, confronti di quote superficie-superficie, creazione e modifica di oggetti infrastrutturali come l'allineamento della strada, la sezione trasversale o la superficie del materiale
• Scaricamento o caricamento diretto dei dati sul servizio cloud ConX
• Gestite e trasferite i dati tra l'ufficio e le squadre in cantiere

Scoprite di più sul flusso di lavoro leggendo questo articolo o guardate il video tutorial correlato alla fine di questa pagina.

Importate e visualizzate il progetto in 3D

Per prima cosa, importate il disegno in uno dei numerosi formati di dati supportati. Visualizzate i dati nella vista 3D. Per la consapevolezza della posizione, utilizzate Base Maps per visualizzare i dati stradali e memorizzateli come immagini georeferenziate.

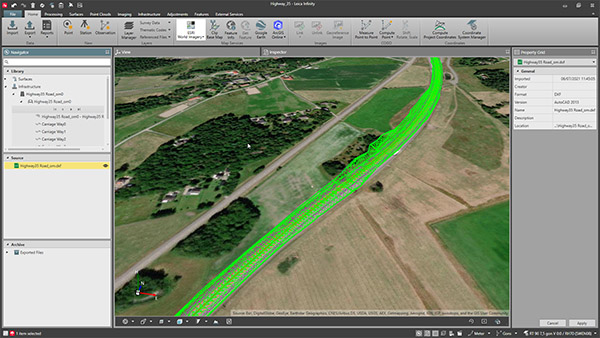

Immagine 1: Progetto stradale importato e mappe di riferimento

Estraete dati dal progetto, modificate e create nuovi oggetti

Utilizzate la funzionalità Copia da CAD per estrarre i dati necessari dal file DXF/DWG e importate semplicemente gli elementi infrastrutturali come una strada o un allineamento. Aggiornate il progetto, a seconda delle necessità, e combinate i dati di progetto con i dati di misurazione. Utilizzate qualsiasi dato da stazioni totali, GNSS, livello e immagini (UAVs & GS18 I). Create un nuovo oggetto, includendo tutti gli elementi stradali o le superfici dei materiali.

Immagine 2: Superficie del materiale creata da un progetto stradale

Connettetevi a ConX

Gli utenti possono connettersi da Infinity ai sensori di campo e alle macchine via Internet servendosi dell'integrazione ConX.

Passate alla scheda Servizi esterni nella barra multifunzione, selezionate Accedi e inserite le credenziali. Una volta connessi, verrà attivata l'icona ConX nella finestra di dialogo Importazione/Esportazione. A questo punto potrete creare un nuovo progetto o selezionare uno qualsiasi dei progetti esistenti nel servizio cloud. Scaricate o caricate facilmente i dati in pochi clic.

Immagine 3: Accesso diretto a Leica ConX nel progetto

Trasferite i dati al servizio cloud ConX o ai sistemi di controllo delle macchine sul campo

Trasferite con facilità i dati al servizio cloud ConX o ai sistemi di controllo delle macchine sul campo Condividete i disegni del progetto di costruzione aggiornati con i dati di misurazione, i modelli digitali del terreno (DTM), le superfici dei materiali o i rapporti sul controllo di qualità.

Selezionate il progetto ConX desiderato e premete Esporta nella barra multifunzione. Specificate un nome di file ed esportate.

Immagine 4: Trasferimento dei dati ai sistemi di controllo delle macchine

Traete vantaggio da uno scambio di dati completo basato sul cloud. Mantenete efficienti il team sul campo, il personale in ufficio e gli stakeholder grazie a dati aggiornati.

Guardate il video per imparare a condividere i dati con ConX:

Connettività tra Leica Infinity e Leica ConX. Condividetei dati in tempo reale dell'intero progetto per garantire la trasparenza e una rapida reazione agli aggiornamenti di progettazione. Gestite tutti i vostri progetti di costruzione in modo efficiente.
