Leica Infinity: Hur du delar data med Leica ConX

Direktanslutning till Leica ConX finns tillgänglig. Dela data när du vill i dina projekt, via ConX-molntjänsterna eller direkt till maskinstyrningssystem i fältet.

• Logga enkelt in till ConX direkt i projektet
• Få åtkomst till alla ConX-projekt and skapa projekt
• Visualisera, analysera och extrahera nödvändig information från designdata, definition av väglinjer eller andra vägelement
• Samla och kombinera designdata med mätdata i ett och samma projekt. Bearbeta, analysera och kontrollera mätdata, inklusive totalstationer, GNSS-data, nivelleringsdata och bilder (drönare och Leica GS18 I)
• Kompletta beräkningar av ytor och volymer i 3D, höjdjämförelser av ytor, kapacitet för att skapa och redigera infrastrukturobjekt, väglinjeberäkning, beräkning av tvärsektioner eller materialytor
• Direkt nedladdning eller uppladdning av data genom ConX-molntjänsten
• Hantera och överför data från fältet till kontoret och vice versa

Läs mer om arbetsflödet i den här artikeln eller klicka på länken längst ned på sidan för att titta på instruktionsfilmen.

Importera och visualisera designen i 3D

Importera först designen i något av de dataformat som stöds. Visa datan i 3D-vyn. Använd Base Maps för att skapa realistiska miljöer genom att visa vägdata och spara som georefererade bilder.

Bild 1: Importerad vägdesign och baskartor

Extrahera data från design, redigera och skapa nya objekt

Använd funktionen för att kopiera från CAD för att extrahera de data du behöver från DXF-/DWG-filen och importera enkelt infrastrukturelement som till exempel en väg eller ett sidmått. Uppdatera designen vid behov och kombinera designdata med mätdata. Använd valfria data från totalstationer, GNSS, avvägningsinstrument och bilder (drönare och GS18 I). Skapa ett nytt objekt, inklusive alla vägelement eller materialytor.

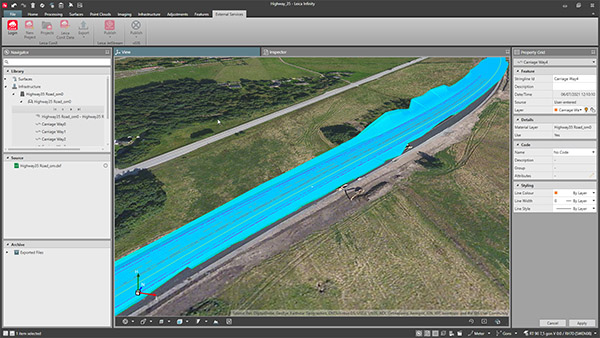

Bild 2: Materialyta skapad från vägdesign

Anslut till ConX

Användarna kan koppla upp Infinity mot fältsensorer och maskiner via Internet med ConX-integreringsfunktionen.

Navigera till fliken Externa tjänster i menyn, välj Inloggning och skriv in inloggningsuppgifter. När du är ansluten kommer ConX-ikonen att vara aktiverad i Import-/Export-dialogen. Du kan nu skapa ett nytt projekt eller välja något av de befintliga projekten i molntjänsten. Ladda enkelt upp eller ned datan med några få klick.

Bild 3: Logga in till Leica ConX direkt i projektet

Överföring av data till ConX-molntjänsten eller maskinstyrningssystem i fält

Överför enkelt data till ConX-molntjänsten eller enheter ute i fält med några få klick. Dela konstruktionsritningarna som uppdaterats med mätdata, digitala terrängmodeller (DTM), materialytor eller kvalitetskontrollrapporter.

Välj önskat ConX-projekt och tryck på Export i menyn. Ange ett filnamn och exportera.

Bild 4: Dataöverföring till maskinstyrningssystem

Dra nytta av fördelarna med ett molnbaserat datautbyte. Håll dina intressenter och teamen på kontoret och i fält uppdaterade.

Se filmen om hur du lär dig att dela data med ConX:

Anslutningsbarhet för Leica Infinity och Leica ConX. Dela data när som helst med alla i projektet för att garantera transparens och snabba reaktioner på förändringar. Hantera effektivt alla dina anläggningsprojekt.
