Picchettamento GNSS, senza il bisogno di allineare la palina verticalmente?

Il picchettamento con un antenna GNSS è un processo complicato. Guardare le istruzioni e i valori sullo schermo del controller, spostare la palina nella giusta ubicazione, assicurarsi che la palina sia in posizione verticale centrando la bolla, il tutto simultaneamente: si tratta di un processo non semplice che necessita di un'attenta esecuzione, soprattutto quando il tempo a disposizione è poco. Con il nuovo sistema Leica GS18 T, il picchettamento è molto più comodo e veloce che mai. In questo articolo, Paul Dainty illustrerà più nel dettaglio il prodotto.

Topografi e ingegneri sono molto simili. La pressione al lavoro è molto alta. In un tipico cantiere edile, ci sono sempre lavori urgenti da svolgere, come il controllo della struttura as-built, o il picchettamento di sterri o fondamenta degli edifici.

La pressione è alle stelle. Un'intera squadra e costosi macchinari sono in attesa.

A volte, tuttavia, la pressione nel cantiere può diventare davvero alta. Provate a immaginare: la macchina escavatrice è giunta nel cantiere prima del previsto ed è pronta a iniziare i lavori di sterro. Tuttavia, le modine non sono state ancora picchettate e questa è una procedura che deve essere effettuata prima che lo sterro possa avere inizio. L'ingegnere di picchettamento è l'unica persona che può occuparsene. La pressione è alle stelle. L'ingegnere deve occuparsi del picchettamento delle modine immediatamente, il più velocemente possibile e naturalmente con la massima precisione, il tutto mentre un costosissimo macchinario è lì in attesa, inattivo, insieme a una dozzina di operai impazienti.

Il picchettamento con un rover RTK GNSS convenzionale può essere una procedura lenta

Con un rover RTK GNSS convenzionale, il picchettamento è una procedura piuttosto lenta e metodica. Questo perché la palina deve essere mantenuta in verticale, mentre si controllano le informazioni di picchettamento sullo schermo del controller e nel frattempo si sposta la palina in posizione. La posizione GNSS è calcolata dall'antenna, fissata sopra una palina alta 1,8 o 2 m. Perciò, affinché le informazioni di picchettamento sullo schermo siano corrette, la palina deve essere tenuta in posizione verticale, centrando la bolla della livella.

Per picchettare accuratamente una posizione, sono diverse le operazioni da eseguire contemporaneamente:

• Guardare le istruzioni di picchettamento e i valori sullo schermo del controller
• Camminare e orientare: spostare la palina nel punto corretto, in modo che i valori di picchettamento siano prossimi allo zero
• Assicurarsi che la palina sia in perfetta posizione verticale, centrando la bolla della livella

Picchettamento semplificato con il nuovo sistema Leica GS18 T. Controllare la bolla della livella e tenere la palina in verticale (come nell'immagine) sono storia, ormai.

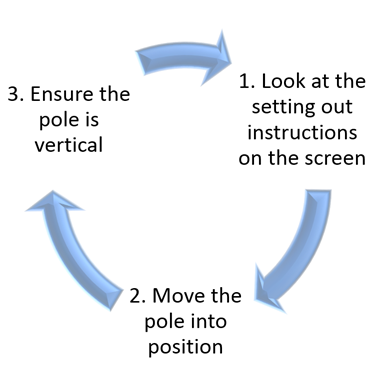

Dal momento che è estremamente difficile fare tutto questo simultaneamente, è generalmente preferibile effettuare queste operazioni mediante una procedura iterativa:

Occorre una procedura iterativa perché per centrare la bolla e assicurarsi che la palina sia in verticale nella fase 3, probabilmente sarà necessario spostare l'antenna e quindi tornare nuovamente alla fase 1 per controllare le informazioni di picchettamento sullo schermo. Quindi si tornerà ancora alla fase 2 per regolare la posizione della palina, e così via. Per picchettare accuratamente una posizione, la procedura deve probabilmente essere effettuata due o tre volte e, pur non essendo particolarmente difficile, sicuramente richiede tempo.

Tornando ora al nostro cantiere, immaginate che l'escavatore e la squadra di operai stiamo aspettando che voi effettuiate il picchettamento delle modine, ricorrendo alla procedura iterativa per ciascuna di esse. Si tratta senza dubbio di una situazione molto stressante e vi è il rischio che vengano commessi errori, rallentando ulteriormente il processo.

Immaginate di poter effettuare il picchettamento senza ricorrere a questa procedura iterativa.

Beh, ora è possibile, grazie a Leica GS18 T con sistema di compensazione dell'inclinazione. GS18 T è il primo rover RTK GNSS che consente di effettuare il picchettamento anche se la palina è inclinata. Dal momento che GS18 T lavora in perfetta sintonia con il software operativo Leica Captivate, è possibile effettuare misure con compensazione dell'inclinazione all'interno di qualsiasi app del software. Ora possiamo misurare e picchettare punti, linee, strade o qualsiasi altra cosa, il tutto senza preoccuparci dell'inclinazione della palina.

Nuovo Leica GS18 T: diverso da qualsiasi altro sensore GNSS

Quindi come funziona la compensazione dell'inclinazione e come riesce ad eliminare la necessità di ricorrere a una procedura di picchettamento iterativa? Per GS18 T, Leica Geosystems ha sviluppato un'IMU molto speciale e un metodo brevettato per combinare l'IMU ai dati GNSS. Con questa nuova tecnologia, non è più necessario affidarsi a un magnetometro per il calcolo della direzione dell'inclinazione per ciascuna misura. GS18 T con compensazione dell'inclinazione non necessita di calibrazione e il sensore è immune alle interferenze magnetiche. Grazie alla sua capacità di picchettamento, oltre che di misurazione, GS18 T è diverso da qualsiasi altro sensore GNSS dotato di compensazione dell'inclinazione attualmente in commercio.

Il picchettamento è ora una procedura molto più semplice, poiché il sistema di compensazione dell'inclinazione fa sì che non sia più necessario centrare la bolla e tenere la palina in posizione verticale. Ciò significa che, durante la procedura di picchettamento con GS18 T, i passaggi che l'ingegnere dovrà eseguire saranno solo due:

• Guardare le istruzioni di picchettamento e i valori sullo schermo del controller
• Spostare la punta della palina nel punto corretto, in modo che i valori di picchettamento siano prossimi allo zero

Picchettamento intuitivo: Con GS18 T la posizione della palina e la distanza della punta della palina dal punto di picchettamento sono mostrati graficamente e in tempo reale sul controller, grazie a un potente visualizzatore 3D.

La seguente sequenza video fornisce una panoramica sul funzionamento:

Poiché non è più necessario assicurarsi che la palina sia in posizione verticale centrando la bolla della livella, la procedura smette di essere iterativa. Ora il picchettamento è molto più comodo e può essere eseguito più velocemente che mai.

Con il nuovo Leica GS18 T il picchettamento può essere effettuato in maniera più veloce, sicura e accurata con poca fatica e meno stress. Portate a termine il lavoro in tempo.

Per provare il nuovo GS18 T, chiedete una dimostrazione.

Per toccare con mano le prestazioni del rover RTK GNSS più veloce al mondo, contattate il vostro distributore Leica Geosystems locale e chiedete una dimostrazione. Le dimostrazioni potranno essere richieste da novembre 2017 in poi. La rete di distribuzione di Leica Geosystems sarà al vostro servizio.

Paul Dainty
Tecnico applicativo presso Leica Geosystems
