Вынос в натуру с помощью ГНСС-приемника с наклонной вехой?

Вынос в натуру с помощью ГНСС-антенны — задача не из простых. Следить за подсказками и значениями на экране контроллера, устанавливать веху в требуемое положение и контролировать ее вертикальность по уровню — сложная и кропотливая работа, особенно когда время ограничено. Благодаря инновационному приемнику Leica GS18 T вынос в натуру стал более быстрым и удобным, чем когда-либо прежде. В этой статье Пол Дэнти рассказывает об этом более подробно.

С напряжением на рабочем месте сталкиваются как топографы, так и инженеры-геодезисты. На строительной площадке часто возникают срочные задачи, например исполнительная съемка конструкций, контроль земляных работ или возведения фундаментов зданий.

Напряжение возрастает. Рабочие ждут, дорогое оборудование простаивает.

Временами напряжение на рабочем месте становится крайне высоким. Представьте, что экскаватор приехал на стройплощадку раньше запланированного времени и готов приступить к земляным работам. Однако, прежде чем начать работу, необходимо завершить разбивку. Эта работа выполняется только инженером-геодезистом. Напряжение возрастает. Инженер должен максимально быстро и точно выполнить разбивку, ведь дорогостоящее оборудование простаивает, а рабочие теряют терпение.

Вынос точек в натуру с помощью обычного RTK-ровера ГНСС может занимать много времени

Процесс выноса в натуру с использованием обычного RTK-ровера ГНСС достаточно длительный и требует четкого соблюдения методики. Это связано с необходимостью удерживать веху в вертикальном положении, постоянно следуя указаниям на экране контроллера. Позиция прибора рассчитывается с помощью ГНСС-антенны на вехе высотой 1,8–2 м. Следовательно, для корректного отображения информации на экране контроллера необходимо держать веху вертикально, используя пузырьковый уровень.

Для точной разбивки требуется выполнять несколько действий одновременно:

• следить за указаниями и значениями на экране контроллера;
• идти и ориентировать приемник: веху необходимо установить в требуемую точку так, чтобы отклонение по значениям было близко к нулю;
• контролировать вертикальное положение вехи по пузырьковому уровню.

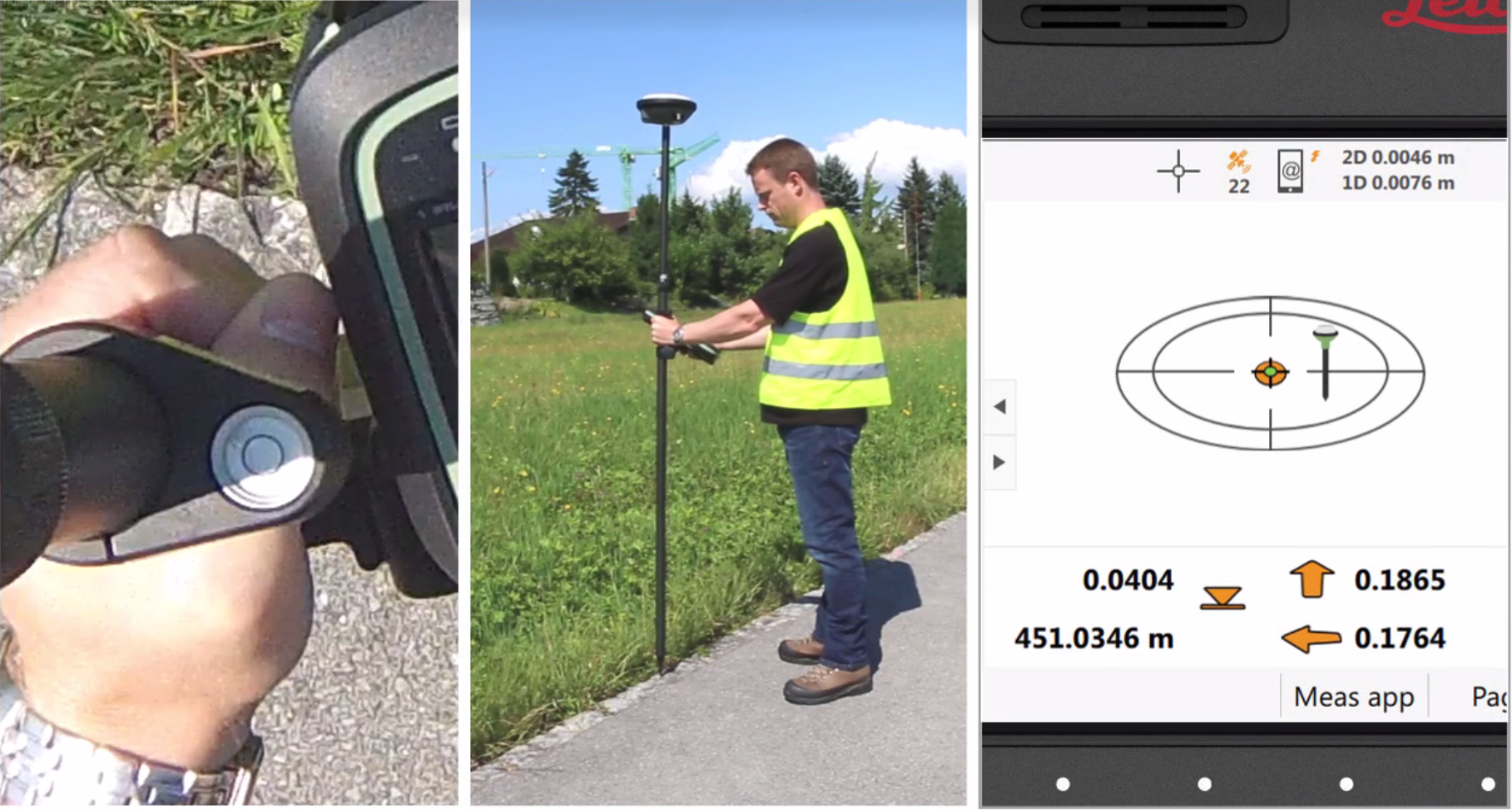

Упрощенный вынос в натуру с новым приемником Leica GS18 T. Устанавливать веху в строго вертикальное положение (как на фото) с помощью пузырькового уровня больше не требуется.

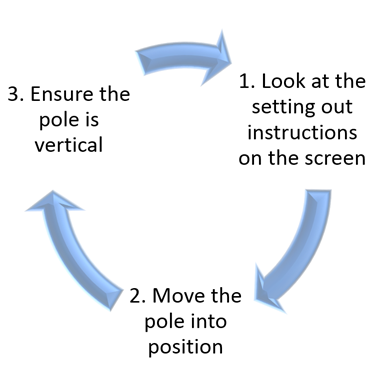

Поскольку делать все это одновременно крайне сложно, обычно эти задачи выполняются многократно:

Данный цикл приходится повторить несколько раз: после установки вехи в вертикальное положение (шаг 3) может потребоваться настроить положение антенны, а для этого — вернуться к первому шагу, следуя указаниям на экране контроллера. После этого снова потребуется шаг 2 для регулировки положения вехи и т. д. Для определения точного местоположения процесс следует повторить два или три раза. Это не очень сложная работа, однако на ее выполнение требуется время.

Возвратимся на рабочую площадку. Итак, вы старательно, шаг за шагом выполняете разбивку, а экскаватор и рабочие ожидают завершения процесса. В такой напряженной ситуации высока вероятность ошибок, которые только замедлят дальнейшую работу.

А теперь представьте, что с подобной задачей можно справиться за один цикл.

Такая возможность появилась благодаря приемнику Leica GS18 T с компенсацией наклона. Leica GS18 T — это первый RTK-ровер ГНСС, позволяющий выполнять вынос в натуру с наклоненной вехой. Благодаря совместимости GS18 T с Leica Captivate компенсация наклона при выполнении измерений доступна во всех приложениях этого полевого программного обеспечения. Теперь вынос в натуру точек, линий, дорог и прочих объектов возможен при наклоненной вехе.

Новый ГНСС-приемник Leica GS18 T отличается от всех существующих

Как работает функция компенсации наклона и как она упрощает вынос в натуру? Для GS18 T была разработана особая инерциальная система (IMU) и запатентована методика расчетов на основе данных IMU и ГНСС. Благодаря новой технологии для измерения направления наклона больше не требуется магнитометр. GS18 T не требует калибровки и устойчив к воздействию магнитного поля. GS18 T может использоваться не только для измерительных работ, но и для выноса в натуру, что отличает этот прибор от всех остальных ГНСС-приемников с компенсацией наклона, представленных на рынке.

Так как благодаря компенсации наклона исчезает необходимость использовать уровень для установки вехи в вертикальное положение, вынос в натуру значительно упрощается. Таким образом, при выносе в натуру с помощью GS18 T инженер выполняет только следующие два шага:

• следит за указаниями и значениями на экране контроллера;
• устанавливает наконечник вехи в требуемое положение так, чтобы отклонение значений было близко к нулю.

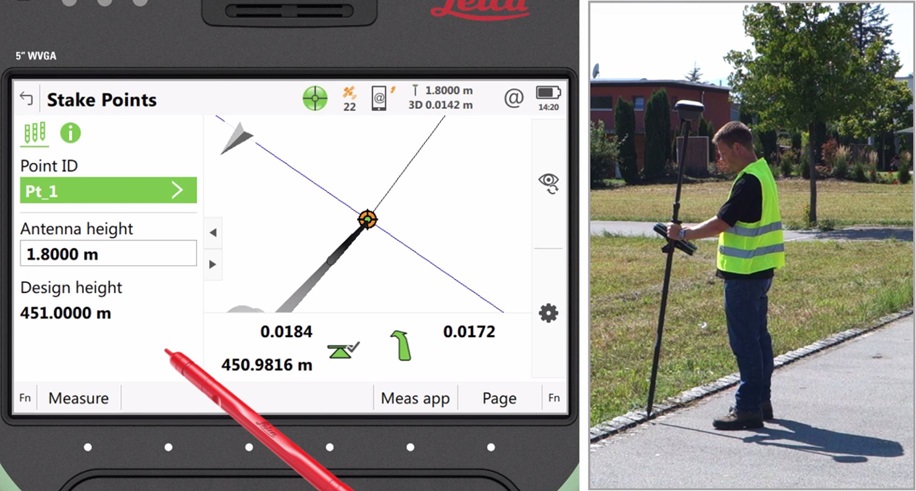

Интуитивно понятный вынос в натуру: При работе с GS18 T координаты наконечника вехи и расстояние до заданной точки отображаются на контроллере 3D-просмотра в режиме реального времени.

В следующем видео наглядно показан порядок работы с прибором:

Поскольку инженеру больше не требуется устанавливать веху по уровню в вертикальном положении, рабочий процесс не требуется повторять несколько раз. Вынос в натуру становится гораздо более удобным и быстрым.

Новый приемник Leica GS18 T позволяет выполнить вынос в натуру быстро, уверенно, точно и с меньшим напряжением. Ваша работа будет выполнена в срок.

Договоритесь о демонстрации GS18 T, чтобы лично ознакомиться с возможностями прибора.

Демонстрацию возможностей самого быстрого в мире RTK-ровера ГНСС можно заказать у местного представителя компании Leica Geosystems. Демонстрации проводятся с ноября  2017 года. Обратитесь к поставщику решений Leica Geosystems.

Paul Dainty (Пол Дэйнти)
Разработчик приложений Leica Geosystems
