La tecnologia più avanzata incontra il patrimonio: ridare nuova vita a una struttura storica con la scansione laser 3D

Autore: Matthew Dowell, responsabile GIS e Laser Scanner presso RM Surveys

Matthew Dowell è il responsabile GIS e Laser Scanner della RM Surveys. In qualità di specialista di dati geospaziali con esperienza internazionale, Matthew promuove il rilievo ad alta definizione nei settori dell'architettura, dell'ingegneria e delle costruzioni.

RM Surveys, un'azienda australiana che fornisce soluzioni di rilievo end-to-end per le industrie commerciali, delle materie prime e residenziali, è entusiasta di far parte del nuovo progetto di costruzione del nuovo Western Australian Museum. Il progetto da 395,9 milioni di dollari australiani include la progettazione e la costruzione di un nuovo edificio che si integrerà con gli edifici storici esistenti; lavori di restauro del patrimonio degli edifici Old Gaol, Jubilee, Beaufort e Hackett; nonché un progetto di arte pubblica presso il nuovo sito del Western Australian Museum.

Il nuovo design straordinario collega l'architettura contemporanea agli edifici che rientrano nel patrimonio storico e culturale. Il compito principale degli architetti è stato quello di fondere gli edifici storici e di interesse culturale con le nuove strutture all'avanguardia.

Qual è stato il compito? Quattro, gli edifici del patrimonio inizialmente realizzati in legno hanno richiesto l'acciaio strutturale per rinforzare e consentire una migliore rappresentazione. RM Surveys è stata incaricata della parte relativa alla scansione laser del progetto, che comprendeva le grandi sale con 6.000 metri quadrati di gallerie per allestire mostre speciali su larga scala, studi di apprendimento e spazi per la sperimentazione del lavoro dietro le quinte del Western Australian Museum.

Andare dove nessun altro laser scanner è mai arrivato prima

Per acquisire, modellare e analizzare i dati, il team di RM Surveys si è avvalso di due soluzioni fornite da Leica Geosystems. La prima è stata il laser scanner 3D per il rilievo Leica ScanStation P40 , che i topografi hanno utilizzato per i grandi padiglioni in ragione della sua elevata precisione negli spazi di grandi dimensioni.

Inoltre, il progetto del Western Australian Museum ha rappresentato anche la prima opportunità per integrare il nuovo imaging laser scanner Leica BLK360 nel workflow progettuale.

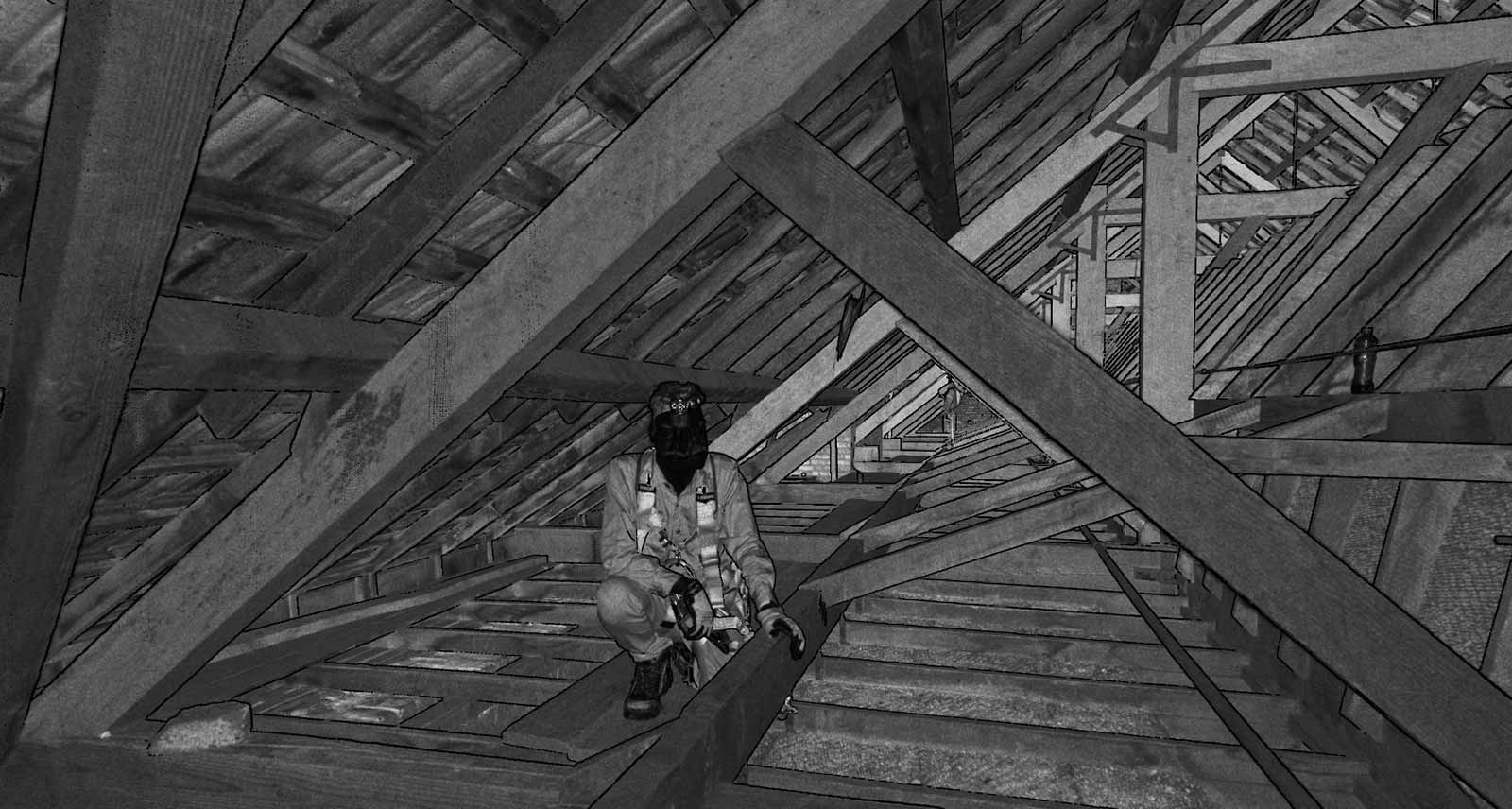

Il team ha scansionato lo spazio del tetto e le travi in legno per la creazione di una sottostruttura in acciaio che sarebbe stata prefabbricata e installata per supportare le travi in legno e la struttura del centenario tetto.

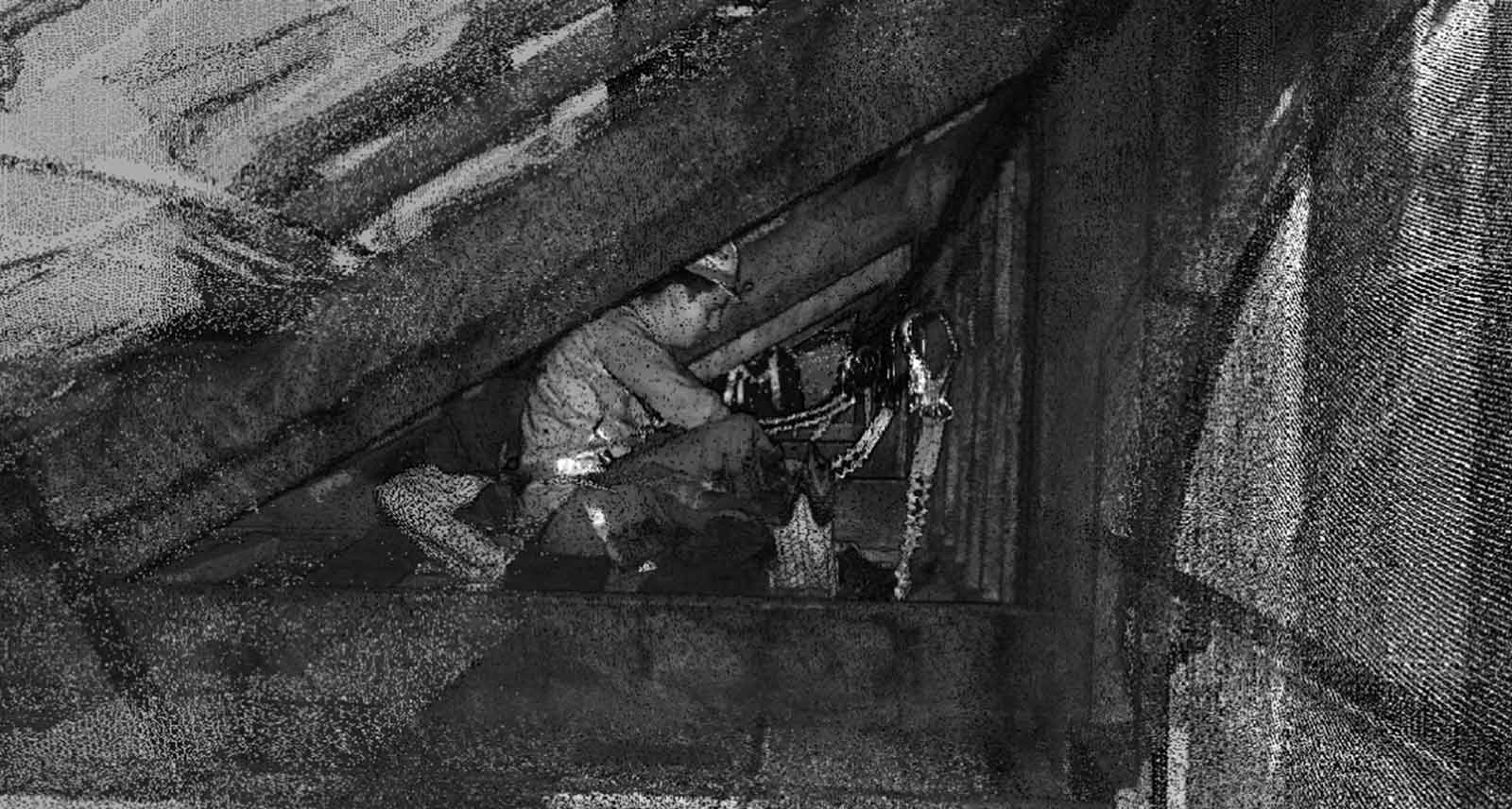

Per questa parte del progetto, il BLK360 era l'unico laser scanner utilizzabile, in quanto nessun altro prodotto poteva eguagliare la sua portabilità e accedere all'ambiente di lavoro pericoloso e angusto. Il team aveva anche bisogno di utilizzare l'attrezzatura indossando speciali DPI e dispositivi anticaduta.

“Questo progetto ci ha permesso di scoprire le potenzialità del BLK360 negli spazi ristretti. Era l'unica possibilità che il nostro team aveva per acquisire gli spazi ristretti, con la sfida di mantenere la sicurezza, la precisione e la portata”, ha affermato Matthew Dowell, responsabile GIS e Laser Scanner presso RM Surveys.

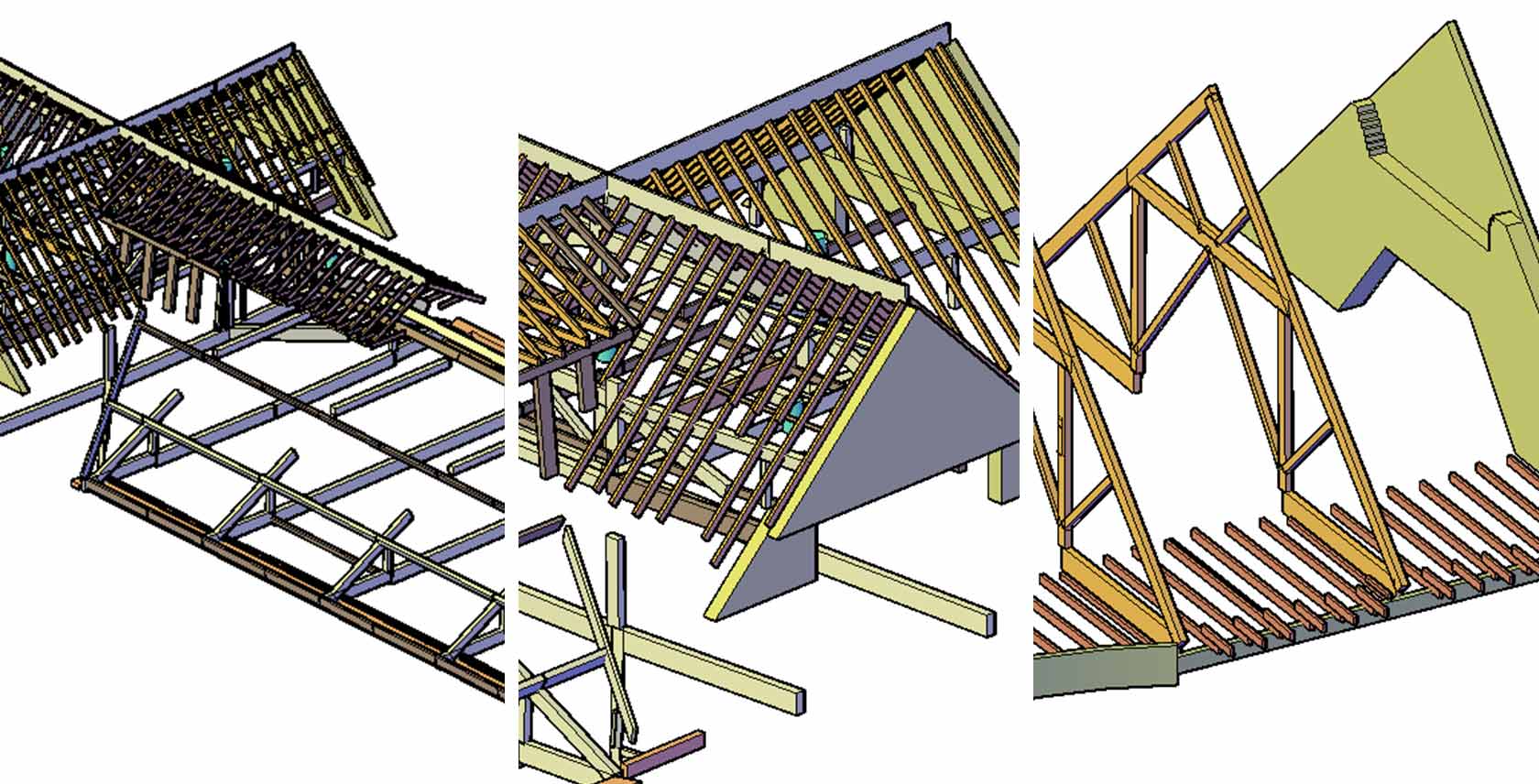

RM Surveys ha utilizzato il software di post-elaborazione Leica Cyclone REGISTER 360 per la registrazione e la pulizia dei dati di scansione definitivi. Leica CloudWorx è stato utilizzato con l'obiettivo di lavorare in modo efficiente con le nuvole di punti direttamente all'interno di AutoCAD per la modellazione 3D delle strutture in legno.

Oltre alla navigazione dello spazio ristretto, l'altra sfida è stata rappresentata dalla difficoltà di acquisire il controllo del rilievo all'interno del tetto. Essendo un edificio storico, la squadra non ha potuto tagliare o fare alcuna perforazione nel tetto.

Tuttavia, ha risolto questo problema utilizzando la funzione di registrazione cloud-to-cloud della nuvola di punti di Leica Cyclone. A causa della natura limitata degli spazi del tetto, la rete di controllo del rilievo poteva essere posizionata solo nei punti di accesso e di uscita dei “vespai”. Per gli spazi del tetto più estesi, il team invece poteva rimuovere un paio di tegole all'estremità e acquisire il controllo dalla strada. Questo è stato fatto per garantire l'accuratezza del set di dati, soprattutto l'orientamento, mentre il team si spostava nello spazio (la registrazione cloud-to-cloud può deviare l'orientamento).

Il nuovo Western Australian Museum ha aperto le sue porte al pubblico sabato 21 novembre, con un nuovo edificio e una nuova denominazione: WA Museum Boola Bardip. Il museo è stato progettato e costruito da Multiplex and Hassell + OMA e recentemente è candidato a un Australian Construction Achievement Award.
