La numérisation 3D marque de son empreinte le plus grand projet ferroviaire de Melbourne

Auteur : Tamara Stakic, Responsable Marketing - Leica Geosystems, Australia

Auspat Land Survey Australia (Auspat) n’est pas étranger à l’entretien de grands projets d’infrastructure à multiples facettes. La société australienne d’ingénierie et d’infrastructure a été engagée pour fournir des solutions de topographie sur certains des projets d’infrastructure les plus importants en Australie - de la M7 à Sydney à Eastlink à Melbourne, en passant par le Gateway Duplication à Brisbane, le Superway à Adélaïde et plus récemment les projets de métro par tunnel et le tunnel de Westgate de Melbourne.

Pour fournir des solutions de topographie sur les plus grands projets d’infrastructure du pays, Auspat reconnaît que l’innovation technologique numérique augmente la valeur pour le client, améliore la qualité et augmente la productivité pour la livraison des projets. L’utilisation des dernières technologies permet à Auspat de fournir des données et des services de meilleure qualité à ses clients.

Poser les fondements

Le projet de métro par tunnel est le plus grand projet ferroviaire à Melbourne, en Australie, depuis la construction du City Loop dans les années 1970. Il s’agit de construire deux tunnels ferroviaires de neuf kilomètres et cinq stations de métro du nord de Melbourne jusqu’au quartier du domaine, au sud du CBD.

Auspat est engagé dans le projet depuis 2018 et a été impliqué dans de nombreuses phases - de la construction du mur diaphragme (D-Wall) (station Arden), à l’excavation et aux premiers travaux de terrassement (espaces des stations et portails), à l’excavation de l’entrée du tunnel et à la construction des stations (stations Arden et Anzac).

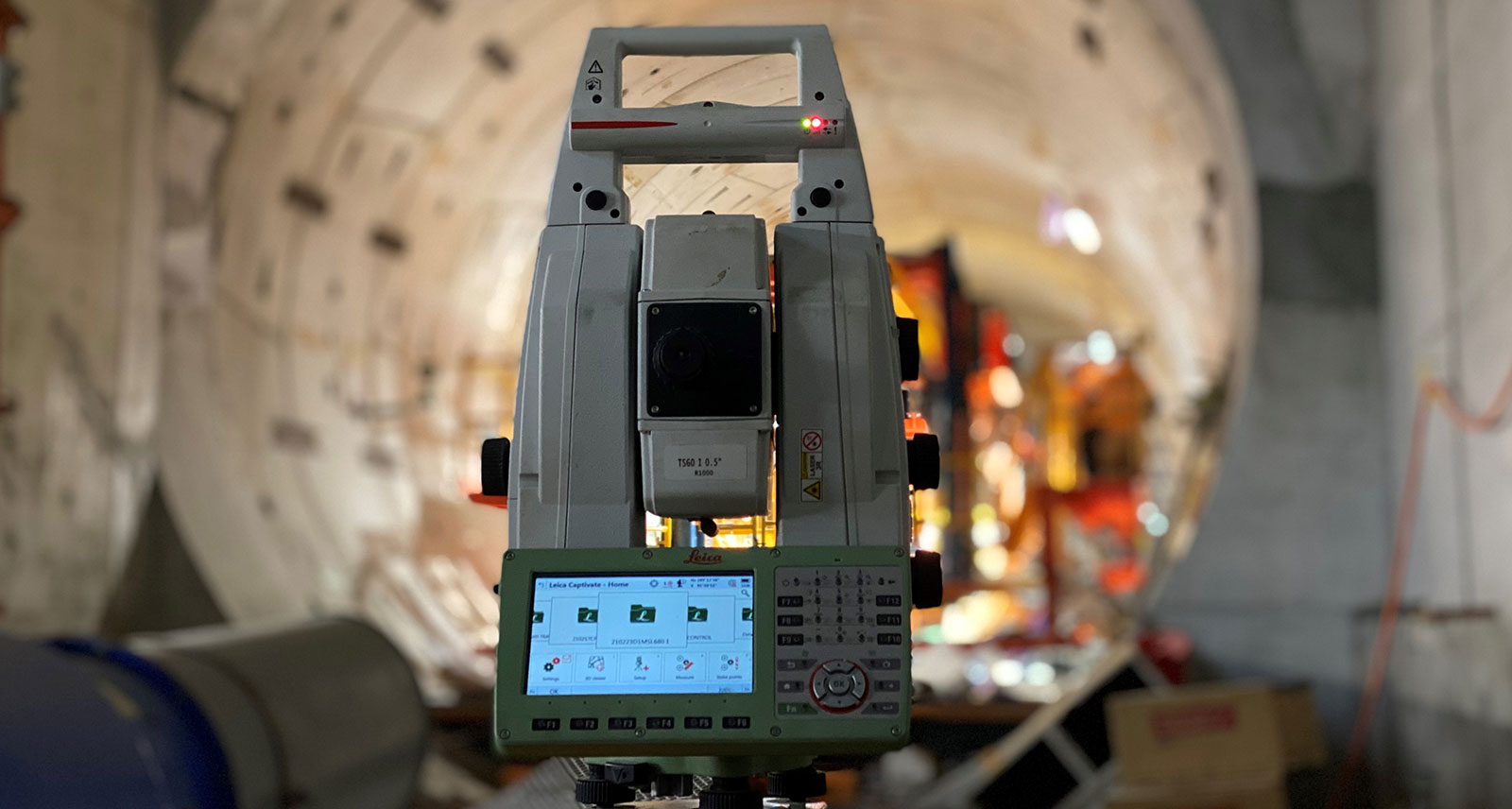

L’équipe a d’abord déployé les Leica Nova TS60 et MultiStations Leica Nova MS50 pour mettre en place le réseau de contrôle sur les sites des stations de gare et des portails. L’objectif était de mettre en place un réseau primaire de contrôle topographique pour ces sites. Un réseau de contrôle fiable et précis est impératif pour l’équipe d’Auspat et, à l’aide des stations totales leica Geosystems, ils ont effectué avec succès des traversées autour des sites.

Les Multistations MS50 ont également été utilisées à Arden pour scanner et surveiller les travaux de terrassement en vrac, pour calculer les volumes quotidiens et s’assurer que l’excavation des espaces pour les stations était effectuée pour la conception.

Voir, c'est croire

Lors du début des travaux de structure et de la vérification de la conception, le scanner laser 3D à compensateur biaxial de qualité topographique Leica ScanStation P40 a été déployé. Le scanner ScanStation P40 a permis à l’équipe de capturer des numérisations 3D rapides du site, d’enregistrer facilement des numérisations dans Leica Cyclone REGISTER (logiciel de bureau de traitement des nuages de points) et d’exporter les données pour les utiliser dans Leica Cyclone 3DR, afin d’extraire les lignes et les surfaces.

Cyclone 3DR a également été utilisé pour le maillage 3D des murs et des structures internes de la station Arden afin d’évaluer les écarts potentiels par rapport à la conception à l’aide de données de nuages de points et de cartes thermiques.

“Nos clients apprécient les cartes thermiques visuelles, les livrables de données 3D et les modèles 3D, car ils sont faciles à comprendre et aident visuellement à déterminer et à montrer les écarts potentiels dans un environnement complexe. En outre, les données du nuage de points sont très précises, et cette qualité donne à l’équipe d’Auspat cette confiance supplémentaire pour fournir les données parfaites au client. Cette visualisation permet à nos clients de comparer facilement les structures construites à la conception et d’identifier les écarts qui doivent être corrigés. Un autre avantage est que nous pouvons exporter nos numérisations dans plusieurs formats qui peuvent être utilisés par la plupart des packages de CAO utilisés par nos clients et concepteurs,” a déclaré Mal Friel, Géomètre principal, Auspat.

Une application utile du scanner laser ScanStation P40 a été la facilité et la rapidité avec lesquelles nous pouvons collecter des données dans des endroits difficilement accessibles et chronophages en utilisant des méthodes traditionnelles.

“Ce ne sont là que quelques-unes des valeurs ajoutées supplémentaires que nous pouvons offrir à nos clients. Une fois qu’ils voient le niveau de détail qu’un scanner peut produire, cela devient une décision facile pour eux. En une numérisation 3D de trois minutes, nous pouvons fournir exactement ce dont ils avaient besoin dans leur dossier et même des données supplémentaires que nous n’avions pas initialement prévu de capturer. Cela permet à l’équipe d’économiser plusieurs visites sur place,” explique Friel.

L'adoption de la numérisation 3D

L’adoption de la technologie de numérisation 3D a non seulement aidé Auspat avec les livrables, mais aussi à respecter les délais du projet. La technologie de numérisation a permis à Auspat d’effectuer ses numérisations en 5 à 10 minutes par station, avec une seule personne nécessaire pour faire fonctionner le scanner et sans perturber les autres équipes de projet sur place.

Auspat est fier d’être propriétaire de la ScanStation P40 depuis plus de 12 mois et n’a pas regardé en arrière. Avec l’ajout d’un scanner dans sa flotte, Auspat s’est étendu à des services supplémentaires tout en étant en mesure d’ajouter de la valeur à ses clients. Avec le scanner ScanStation P40, Auspat peut désormais numériser de grandes surfaces et extraire des fonctionnalités ou créer un DTM 3D beaucoup plus rapidement et avec un niveau de détail plus élevé que les relevés traditionnels.

"Le fait d’avoir la capacité de numériser nous a permis d’effectuer des relevés dans des environnements complexes tels que les corridors ferroviaires et les autoroutes sans avoir besoin de fermetures de voies, ce qui offre des gains d’efficacité considérables aux clients", a déclaré Friel.

L’adoption de la technologie de numérisation 3D a rendu Auspat plus efficace et, à son tour, ils ont été en mesure de prendre en charge plus de projets plus complexes de topographie avec des agences de conseil et de conception.

“De plus en plus de projets demandent des nuages de points et les clients sont très impressionnés par les données qu’ils reçoivent, ce qui augmente considérablement la probabilité de retravailler pour eux sur d’autres projets.” a déclaré Friel.

La ScanStation P40 a séduit Auspat en raison de son interface familière et de son adoption facile par l’équipe. "Des programmes tels que les fonctions « Résection » et « Cheminement » sur le scanner nous ont permis d’avoir une confiance accrue dans nos données", a déclaré Friel.

Cela signifie qu’avec le support et la formation proposés par le distributeur Leica Geosystems Australia, C.R. Kennedy et Sam Hesper, spécialiste de la numérisation, l’équipe d’Auspat a pu mettre en œuvre rapidement ses projets de numérisation en sachant que l’assistance ne nécessitait qu’un coup de fil.

Nous avons demandé à Mal s’il avait des conseils à donner à ses pairs ou à d’autres entreprises qui envisagent d’adopter la technologie de numérisation. “Passez du temps à comprendre le brief du client et concentrez-vous sur ce qui est le plus important pour lui. Ne confondez pas le client avec des données inutiles, présentez le livrable le plus bénéfique et le plus utile qui réponde au brief.”

Quelle est la prochaine étape pour Auspat ?

“Nous avons déjà constaté une demande accrue pour nos services de numérisation et de drones, allant de chantiers préfabriqués, pour vérifier les poutres de pont et les moules de contrôle, à de grands projets d’infrastructure civile nous demandant de capturer des images aériennes et des volumes de terrassement en vrac.”

“Nous voulons continuer à explorer les technologies géospatiales et à étendre nos capacités. Avoir Leica Geosystems et C.R Kennedy comme partenaires nous donne accès aux dernières avancées en matière de matériel et de logiciels.”

“Cela garantit que nous serons en mesure de continuer à offrir à nos clients des solutions de pointe pour répondre à leurs besoins en matière de topographie,” a déclaré Friel.
