Replanteo con Realidad Aumentada

El Leica GS18 T es la primera solución GNSS con compensación de la inclinación que es inmune a las alteraciones magnéticas. Ahora puede medir cualquier punto más rápido y más fácil sin la necesidad de sostener el bastón verticalmente. En particular, puede ser replantear de forma más eficiente y conveniente que nunca.

En este Expert Insights echaremos un vistazo a los principales cambios y mejoras del replanteo con el Leica GS18 T.

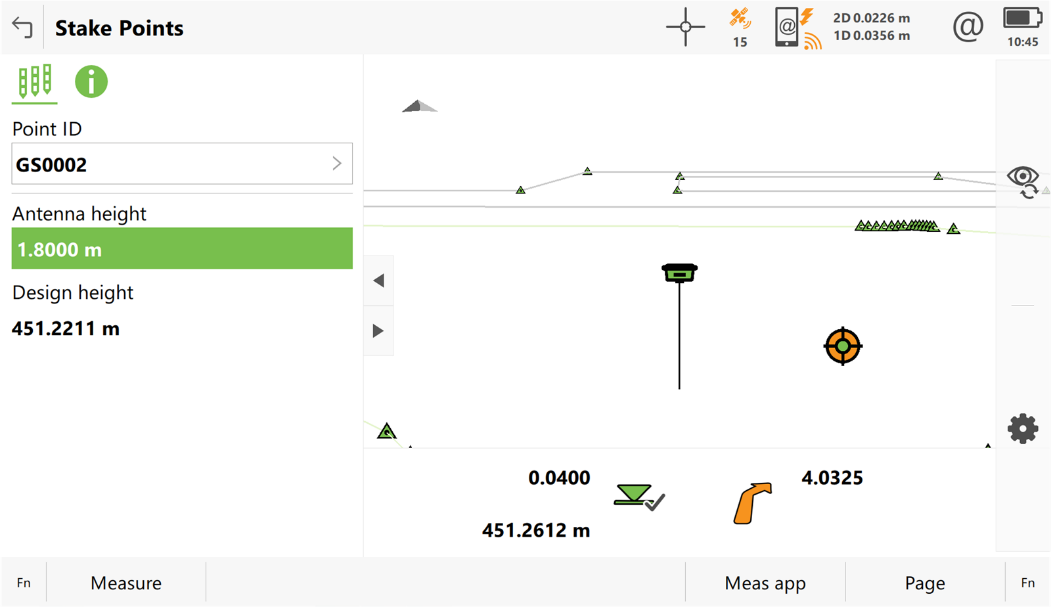

Con el GS18 T el proceso iterativo de nivelar el bastón durante el replanteo de puntos ya no es necesario, ya que el bastón ya no necesita ser sujetado verticalmente. Al replantear de manera convencional, un rover GNSS RTK necesita estar orientado ya sea hacia el Norte, el Sol o hacia alguna otra dirección típica. El usuario se acerca al punto de replanteo, mantiene el bastón en vertical y ajusta la posición del bastón. Este proceso se repite iterativamente hasta que las desviaciones de coordenadas están dentro de los límites predefinidos. Además, puede suceder que el usuario no sepa dónde está la dirección Norte en este momento. En un día nublado, es posible que ni siquiera pueda ver el Sol. Estos problemas ahora se pueden evitar mediante el uso del guiado mediante flechas al replantear. Con el bastón compensado de inclinación, la punta del bastón se puede guiar directamente al punto de replanteo sin estar vertical. Por lo tanto, ya no hay necesidad de orientar el equipo y realizar el proceso iterativo de replanteo.

Replantear puntos siguiendo las flechas

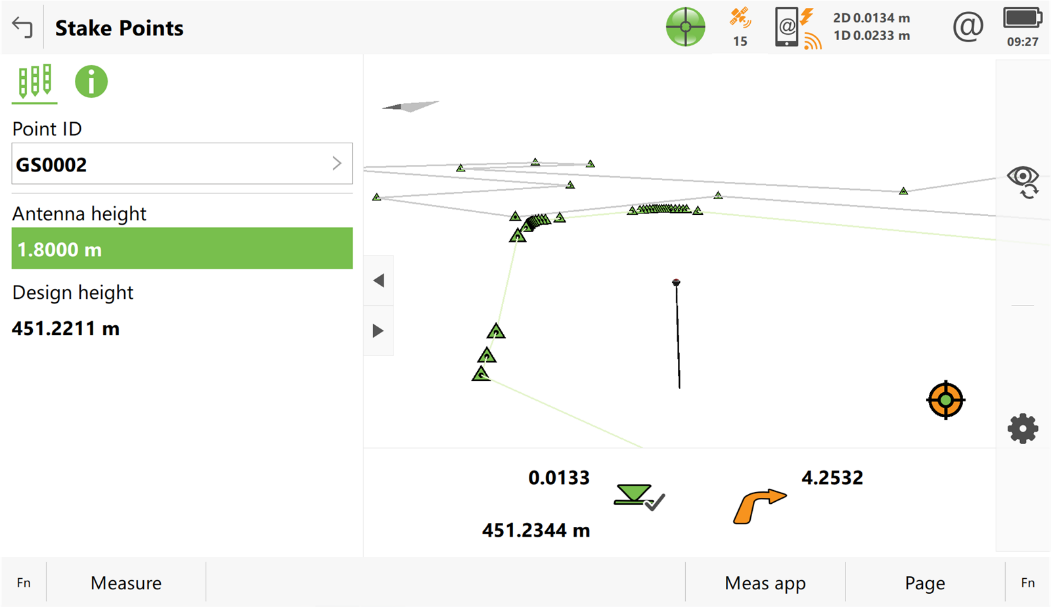

Al replantear siguiendo la flecha, un equipo GNSS RTK no necesita estar orientado hacia ninguna dirección predefinida. El guiado con flecha muestra en qué dirección el rover tiene que ser movido de acuerdo con la dirección actual del movimiento.

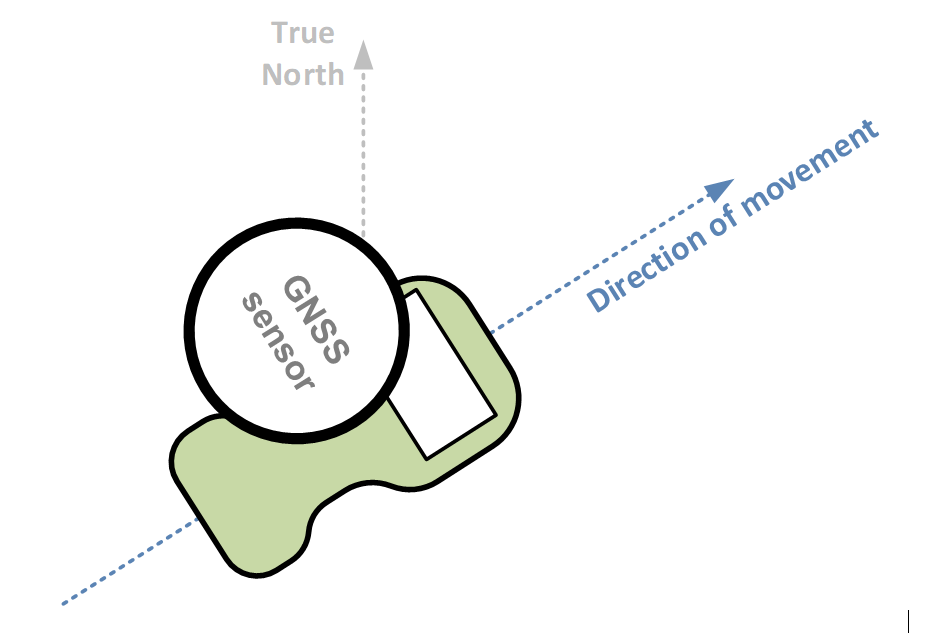

La dirección del movimiento muestra la dirección en la que se mueve el usuario con el móvil. Se determina a partir de las diferencias de coordenadas medidas en momentos consecutivos. Como se muestra en la figura siguiente, la dirección del movimiento se expresa en relación con la dirección del norte verdadero.

El uso del guiado con flechas hace que replantear sea mucho más fácil y productivo, ya que la vista del controlador permite a los usuarios orientar el rover GNSS RTK mucho más rápido. Sin embargo, es importante tener en cuenta que este método es fiable siempre y cuando el sensor se mueva. De lo contrario, la dirección del movimiento no se puede determinar con precisión, ya que las coordenadas en épocas consecutivas ya no difieren entre sí. Por lo tanto, el sistema no puede calcular hacia qué dirección está orientado el rover GNSS RTK. Sin esta información, el guiado con flecha ya no puede guiar a los usuarios hacia el punto a replantear.

Replantear con el Leica GS18 T

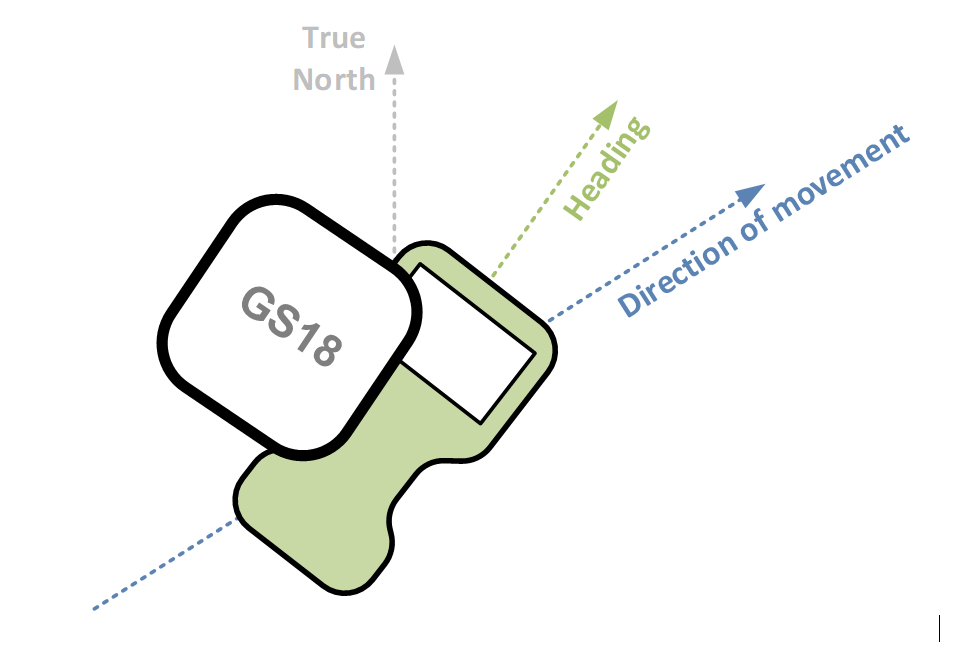

Debido al uso de la unidad de medición inercial (IMU) integrada en el GS18 T, el rover tiene la capacidad de determinar su rumbo. Tal como se visualiza en la figura siguiente, el heading describe la dirección hacia la que apunta el controlador. Esta es también la dirección a la que se dirige el usuario. Para determinar correctamente el heading, el GS18 T tiene que ser alineado correctamente con el controlador. Esto significa que la pantalla del GS18 T tiene que enfrentarse al usuario. El rumbo se expresa con respecto a la verdadera dirección norte.

Como la dirección del movimiento no siempre coincide con la dirección a la que se enfrenta el usuario, el heading del GS18 T se utiliza para navegar con la flecha al siguiente punto. De esta manera, el usuario puede ver con mayor precisión hacia qué dirección debe moverse el sensor. En consecuencia, se incrementa el rendimiento de los replanteos y se reduce el tiempo dedicado en campo.

Leica Captivate y replanteo con realidad aumentada

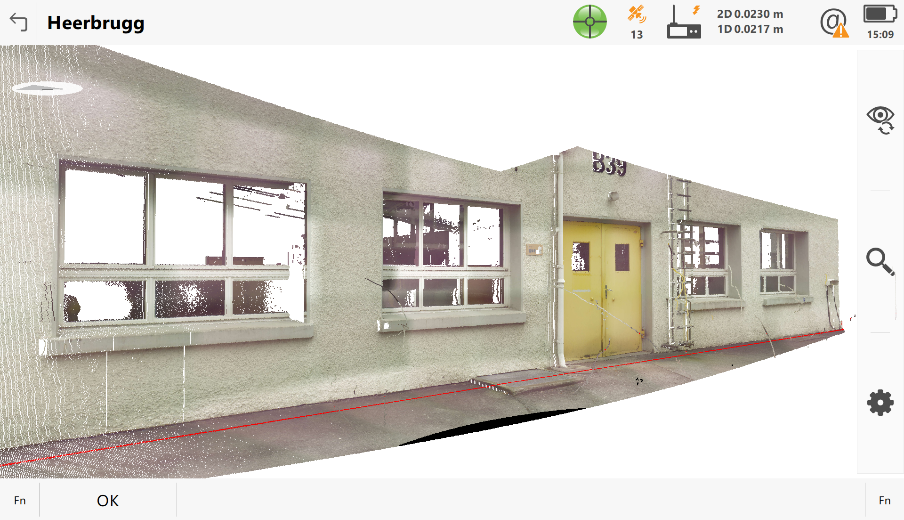

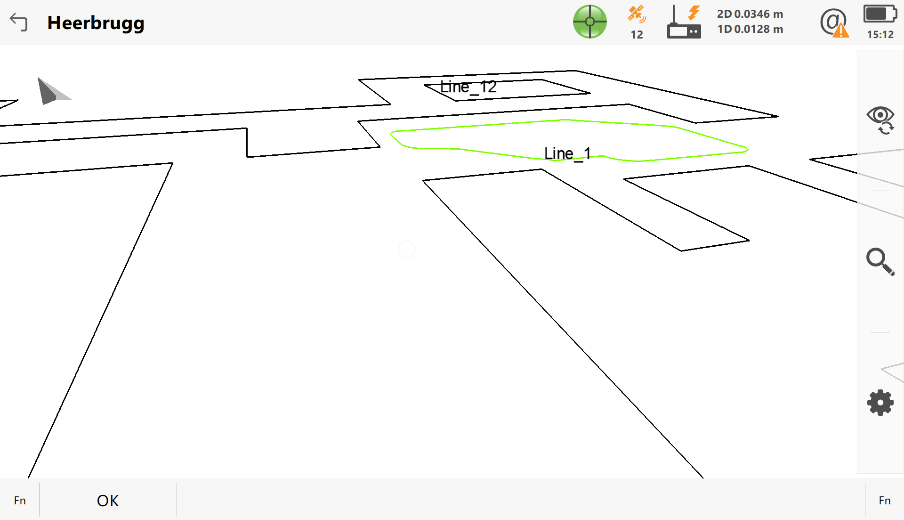

Los elementos del mundo real de la zona a replantear se pueden visualizar dentro del software Leica Captivate. Como se muestra en la imagen siguiente, estos elementos pueden ser un escaneo de un edificio o un dibujo dxf de los objetos ubicados en este área.

Pide una demostración, si quieres probar la nueva forma de replantear con el Leica GS18 T

Si quiere tener su propia experiencia de replantear con el GS18 T, póngase en contacto con su distribuidor local de Leica Geosystems y soliciten una demostración. La red de distribución de Leica Geosystems estará a su servicio.



Metka Majeric
Ingénieur Produit
Leica Geosystems
