Siatki 3D z Leica Cyclone 3DR

Cyfrowa rzeczywistość przemawia do usługodawców z różnych branż dzięki możliwości dostarczania fotorealistycznych modeli 3D dla firm. Produkty takie jak modele z lekką siatką zapewniają użytkownikom nietradycyjnego przechwytywania rzeczywistości, takim jak architekci, inżynierowie, geodeci, specjaliści od nieruchomości i inni, sposób na dzielenie się wysoce dokładnymi i wizualnie atrakcyjnymi modelami z klientami, bez względu na ich poziom wiedzy.

Jednak, nawet w miarę jak przechwytywanie danych przestrzennych za pomocą skanowania staje się coraz bardziej dostępne, złożoność post-processingu i tworzenia raportów powstrzymywała wielu niedoszłych entuzjastów reality capture przed wejściem na rynek. Wraz z kolekcją nowych funkcji modelowania siatki, najnowsza wersja Cyclone 3DR została zaprojektowana tak, aby rozwiązać ten problem, otwierając drzwi cyfrowej rzeczywistości dla nowych użytkowników i zwiększając efektywność, skalowalność i produktywność dla wszystkich profesjonalistów zajmujących się przechwytywaniem rzeczywistości.

Yannick Stenger, kierownik produktu Cyclone 3DR, szczegółowo omawia najnowszą wersję 3DR i wyjaśnia, w jaki sposób zaprasza ona wszystkich do uczestnictwa w cyfrowej rzeczywistości.

Cyclone 3DR: adaptowalne narzędzia do dostarczania chmur punktów

Cyclone 3DR to rozwiązanie do tworzenia raportów z przechwytywania rzeczywistości, które działa bezproblemowo z procesem roboczym Leica reality capture i usprawnia przetwarzanie projektów z chmur punktów. Dzięki szerokiej gamie narzędzi do czyszczenia, inspekcji, modelowania i tworzenia siatek, możesz tworzyć produkty 3D i raporty dostosowane do różnych zastosowań, co czyni go idealnym narzędziem w różnych branżach. Modele siatek 3D są jednym z wartościowych produktów, które Cyclone 3DR umożliwia generować, a najnowsza wersja zawiera nowe funkcje, dzięki którym tworzenie i dostosowywanie siatek teksturowanych jest łatwe i intuicyjne dla każdego.

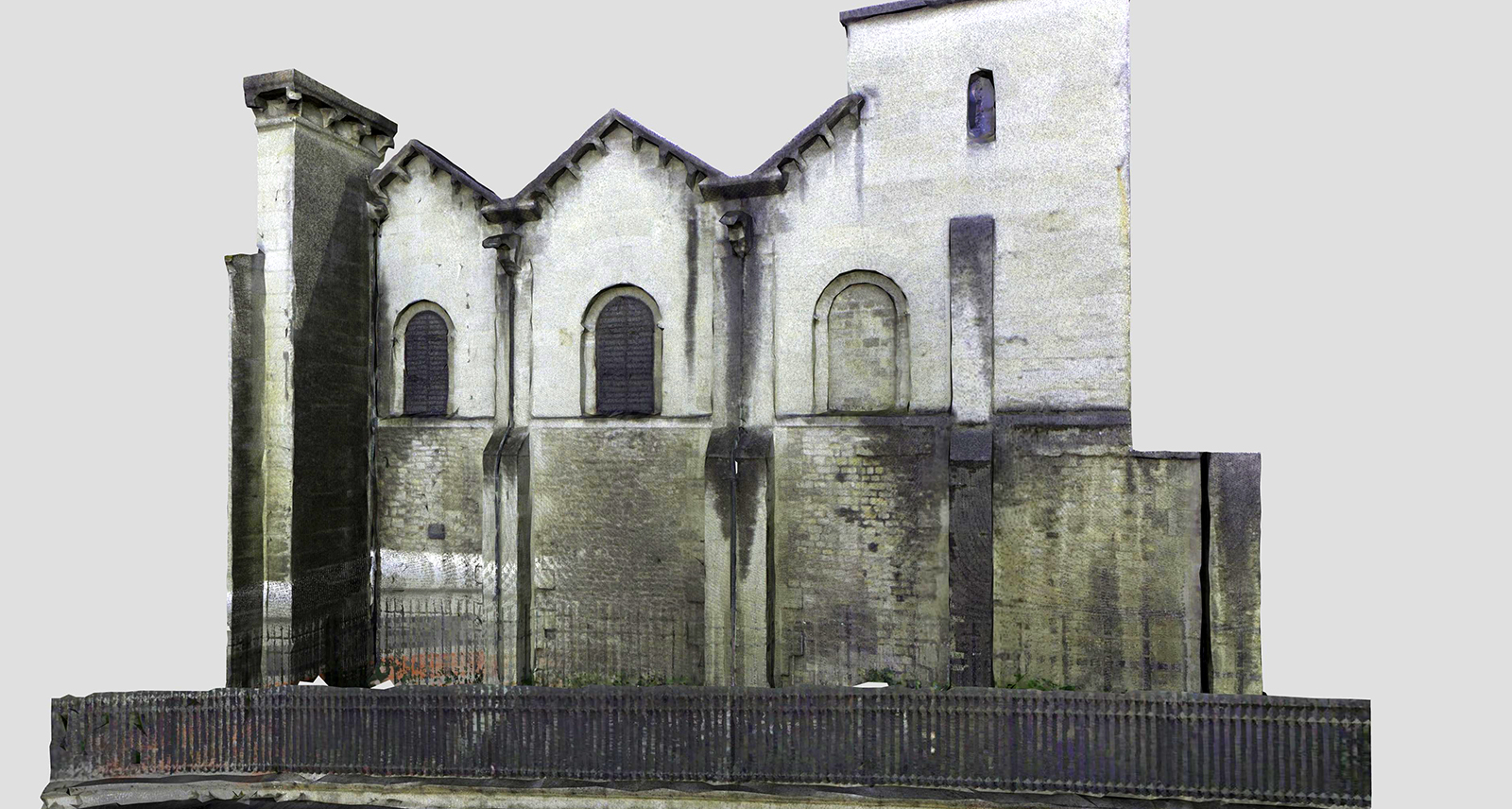

Zalety modeli z teksturowaną siatką (meshem)

Modele siatkowe są bardzo przystępnym produktem zarówno dla dostawców usług, jak i ich klientów. Są one znacznie lżejsze niż chmury punktów, co oznacza, że mają znacznie mniejszy rozmiar pliku, a jednocześnie zachowują wysoki stopień szczegółowości i wyglądają solidnie.

Teksturowane siatki nakładają się na obrazy przechwycone wraz z chmurą punktów, tworząc fotorealistyczny model, który może zostać załadowany do przeglądarki Leica TruView w celu łatwej, nielicencjonowanej dystrybucji, ułatwiając dzielenie się zrozumiałymi modelami 3D z klientami i współpracownikami. W przypadku zastosowań wizualizacyjnych, siatka jest często najbardziej uniwersalnym formatem pracy.

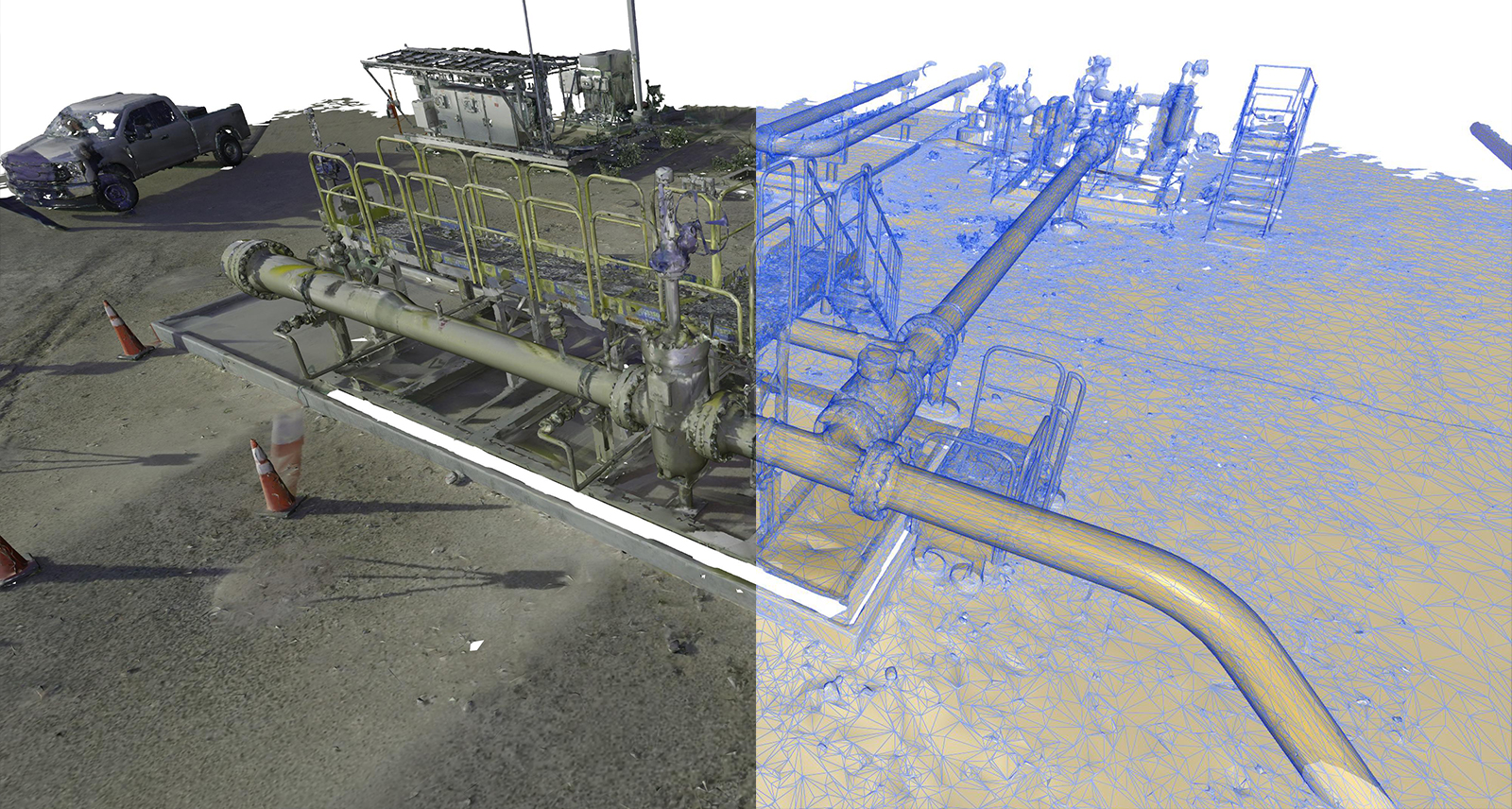

Scan-to-Mesh i usprawniony proces roboczy

Cyclone 3DR 2022.1 zawiera nowe doświadczenie cyfrowej rzeczywistości dzięki serii zaktualizowanych funkcji, z których wiele skupia się na modelach siatkowych. Będąc już liderem w algorytmach siatek i tekstur, nowa funkcja Cyclone 3DR Scan-to-Mesh w pełni wykorzystuje te możliwości, aby pomóc Ci osiągnąć profesjonalne rezultaty bez względu na poziom doświadczenia.

Model siatki może zostać utworzony jednym kliknięciem, przy użyciu szeregu ustawień poziomu szczegółowości (LOD) dostosowanych do wszystkich skanerów laserowych Leica Geosystems, w tym rodziny BLK, Leica RTC360 i serii P. Narzędzie oparte na kreatorze pomaga wybrać odpowiedni LOD dla Twojego instrumentu. Ten rodzaj intuicyjnych wskazówek oznacza, że bez względu na to, jakich skanerów używasz, Scan-to-Mesh łatwo integruje się i przyspiesza Twój obecny proces roboczy.

Wcześniej użytkownicy przeprowadzali czyszczenie chmury punktów i siatkowanie w dwóch krokach, wykorzystując rafinację z interpolacji chmury punktów - skomplikowany proces z zaawansowanymi parametrami. Scan-to-Mesh zmniejsza potrzebę czyszczenia i migruje proces roboczy z serii funkcji do pojedynczego polecenia, którego parametry są łatwe do zrozumienia, dzięki czemu praca jest ponad 3 razy szybsza.

Rozszerzone doświadczenie cyfrowej rzeczywistości: Teksturowany Mesh, wizualizacja Doll House i opcje eksportu

Smart Texture to zaawansowany silnik teksturujący, który pomaga w maksymalnym wykorzystaniu obrazów do stworzenia realistycznego modelu mesh. Smart Texture optymalizuje teksturowanie z kilku obrazów tego samego typu i zapewnia lepsze mieszanie obrazów, aby uniknąć "czarnych dziur" - obszarów, w których nie ma punktów. Dodatkowo można uzyskać jaśniejszą teksturę siatki od oryginału. Funkcja Smart Texture jest najbardziej przydatna, gdy masz kilka obrazów otworkowych lub sferycznych z maską lub bez.

Ponieważ wizualizacje są kluczem do sukcesu, Cyclone 3DR dodał tryb wizualizacji Doll House dla aplikacji wewnętrznych. Ta realistyczna i przyjazna dla użytkownika reprezentacja siatek w scenie 3D pozwala na zapewnienie realistycznej wizualizacji modeli wewnętrznych. Z punktu widzenia użytkownika, powierzchnie na pierwszym planie są ukryte, a Ty możesz dostosować przezroczystość modeli powierzchni i wyświetlić sceny w wysokiej rozdzielczości.

Oprócz już obsługiwanych formatów, takich jak OBJ czy GLB, nowa wersja pozwala na eksport do FBX, popularnego formatu plików o szerokim zastosowaniu w oprogramowaniu projektowym. Większy wybór formatów eksportu daje większą swobodę w dalszym rozwijaniu danych w pakietach oprogramowania, które sprawdzają się w konkretnych przypadkach użycia, w szczególności w branży budowlanej, ale także w branży mediów i rozrywki.

Korzyści dla nowych i doświadczonych użytkowników

Możliwość tworzenia teksturowanych siatek za pomocą jednego kliknięcia w Cyclone 3DR oferuje punkt dostępu dla nowych użytkowników, takich jak profesjonaliści z branży nieruchomości, którzy muszą tworzyć realistyczne modele 3D mieszkań i domów, bogate w informacje zasoby przyciągające kupujących i najemców do zaangażowania się w ich oferty. Profesjonaliści już działający w branży usług cyfrowych mogą teraz śmiało dodać skanowanie, nie martwiąc się o złożoność przetwarzania, wiedząc, że łatwe w użyciu narzędzia pozwolą im zaoferować klientom całe rozwiązania.

Geodeci i inżynierowie już korzystający ze skanowania również odniosą korzyści. Na przykład inżynierowie, którzy muszą projektować, porównywać i wizualizować realistyczne modele w oprogramowaniu, które nie obsługuje ciężkich chmur punktów, mają teraz łatwe rozwiązanie, podobnie jak geodeci, którzy mogą dodać tworzenie siatek do swojej oferty usług bez zakłócania bieżących procesów roboczych lub inwestowania w zaawansowane szkolenia.

Powyższe przypadki użycia dają obraz możliwości, ale nie są wyczerpujące - im bardziej cyfrowa rzeczywistość będzie się rozszerzać na nowe branże, tym więcej zastosowań dla Cyclone 3DR się pojawi.

Yannick Stenger
Kierownik produktu, Leica Cyclone 3DR
Dział Reality Capture
