App Leica Captivate per il picchettamento e il controllo di superfici e oggetti
Applicazioni software per il rilievo che facilitano il picchettamento e il controllo di superfici e altri oggetti, migliorando la produttività dei topografi.
Di fronte all'esigenza di portare a termine rapidamente i progetti, i professionisti della misura sono consapevoli che l'accuratezza, l'efficienza e la produttività sono fondamentali ai fini della progettazione. La gamma di app Leica Captivate per il picchettamento e il controllo di superfici e oggetti si avvale dei dati di misura, consentendo di analizzare e confrontare i risultati con le superfici e gli oggetti della progettazione. Grazie alla possibilità di ottenere risultati in tempo reale sul sito, queste app consentono di apportare modifiche e correzioni evitando i ritardi.
Decisioni consapevoli sul campo per le attività di rilievo edilizio e ingegneristico
Inspect Surfaces
L'analisi degli oggetti sul campo può comportare un enorme risparmio di tempo e di costi quando si tratta di verificare la planarità di un pavimento in calcestruzzo, la verticalità di un edificio o di un muro o le deformazioni di una struttura, come ad esempio una diga.
L'app Leica Captivate Inspect Surfaces consente di prendere la decisione giusta direttamente sul campo quando si confrontano e si analizzano le superfici.
È possibile confrontare una superficie appena misurata o scansionata e una superficie di progettazione ricavata da dati DXF, DTM o IFC, oppure una superficie misurata in precedenza.
L'analisi automatica della superficie genera una mappa termica colorata, fornendo una visualizzazione grafica 3D interattiva per una rapida identificazione delle aree con differenze significative. La MultiStation o la stazione totale robotizzata possono indicare automaticamente l'area di interesse con il loro laser rosso per mostrare immediatamente dove è necessaria la rilavorazione.
Picchettamento DTM
L'app Leica Captivate Stake DTM rappresenta lo strumento ideale per il picchettamento o la verifica dei dati di progettazione della superficie definiti in un modello digitale del terreno (DTM).
I semplici e chiari report in tempo reale sulle differenze di quota tra la posizione misurata corrente e il DTM sono abbinati a pratiche opzioni di esportazione (Export Cut Sheet).
Quando si devono picchettare le posizioni dei punti di progettazione e si necessita di informazioni relative alla quota da un DTM, si può scegliere l'applicazione Stake pts & DTM per lavorare in modo flessibile con i dati provenienti contemporaneamente da fonti differenti.
Measure plane/grid
L'app Leica Captivate Measure plane/grid offre un flusso di lavoro semplice ed efficiente per effettuare e confrontare le misure rispetto a un piano o a una superficie di riferimento. Questa app semplifica il processo di:
• Misura di singoli punti al fine di ottenere istantaneamente un report sulla loro distanza perpendicolare da un piano definito.
• Misura automatica di una griglia di punti su un piano o una superficie definiti allo scopo di acquisire in modo efficiente i punti necessari per modellare l'area definita.
Structural Steel
L'app Leica Captivate Structural Steel rappresenta lo strumento di misura ideale per il posizionamento e la verifica di elementi strutturali in acciaio, come ad esempio i profilati H.
Grazie a un flusso di lavoro facile da seguire, l'app è stata progettata per picchettare in modo efficiente le posizioni delle colonne e verificarne la posizione in opera.
L'app Structural Steel consente di:
• Picchettare i bulloni delle colonne
• Misurare le posizioni delle colonne
• Controllare la spaziatura e l'allineamento delle colonne
• Verificare l'inclinazione delle colonne

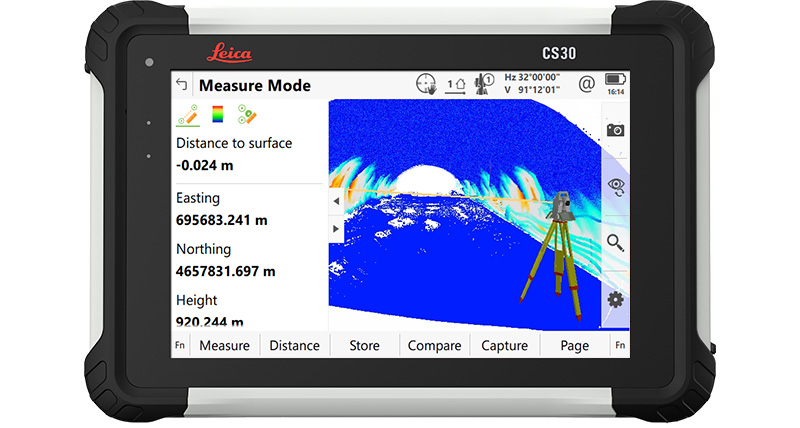

Consiglio per l'utilizzo di Captivate: ispezione del manto stradale o del rivestimento di una galleria
Lo sapevi che l'app Inspect Surfaces semplifica il processo di verifica del manto stradale o del rivestimento di una galleria, consentendo di individuare le differenze rispetto alla progettazione direttamente sul campo?
È possibile misurare o scansionare la superficie esistente della strada o della galleria, e poi calcolare e confrontare le differenze con il modello di progettazione delle stesse. La mappa termica colorata generata dall'applicazione Inspect Surfaces fornisce una visualizzazione 3D rapida e chiara dei risultati. L'interattività dei dati consente alla MultiStation o alla stazione totale robotizzata di indicare rapidamente eventuali punti bassi e alti sulla strada o aree di sottoscavo e sovrascavo sul rivestimento della galleria. Il risultato? La rilavorazione può iniziare senza ritardi e si possono generare report per la documentazione della qualità.
Il software da campo Leica Captivate è pienamente compatibile con:
