3DNL – I Paesi Bassi da ogni angolazione

Le realtà digitali intelligenti che replicano le geoinformazioni reali forniscono conoscenze preziose e supportano l’analisi e l’interpretazione di infiniti input di dati sul mondo reale o digitale. Clienti commerciali e istituzioni possono utilizzarli per migliorare i processi di lavoro e la pianificazione.

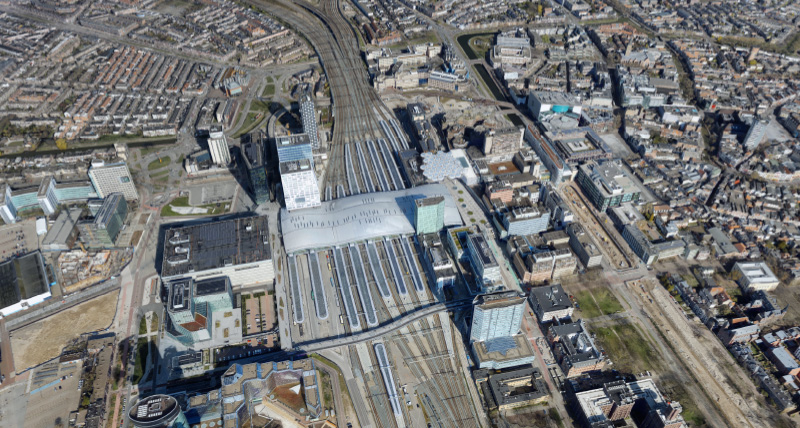

3DNL è il primo gemello digitale fotorealistico unico nel suo genere di tutti i Paesi Bassi. È basato su immagini aeree e dati LiDAR raccolti con il sensore aereo CityMapper-2 di Leica Geosystems e resi accessibili grazie al visualizzatore web Street Smart di Cyclomedia, collocato su HxDR, la piattaforma di stoccaggio, visualizzazione e collaborazione su base cloud di Hexagon.

Le realtà digitali 3D stanno cambiando il gioco

Da decenni Cyclomedia fornisce visualizzazioni a 360 gradi del livello stradale. Conscia della crescente richiesta di dati in 3D e desiderosa di mantenere la sua posizione di fornitrice preferita di contenuti, Cyclomedia ha riconosciuto i benefici del creare un set di dati ibrido innovativo, che offre vantaggi sia in termini di prezzo che di consegna del prodotto. Con la creazione di 3DNL l’azienda ha realizzato un gemello digitale multiuso. Oltre a poter essere utilizzato direttamente in Street Smart, permette anche agli utenti di visualizzare o scaricare i dati in 3D per applicazioni di terzi.

“Stiamo dando un forte impatto creando per i clienti un nuovo modo di interagire con i dati e sviluppare analisi che permettono di realizzare città più intelligenti, di ottenere costruzioni più efficienti ed estrapolare informazioni dai dati che forniscano loro più conoscenze,” afferma Thomas Pelzer, Product Manager di Cyclomedia.

Il CityMapper-2, un sensore aereo ibrido all'avanguardia, è ideale per la mappatura efficiente e accurata dei centri urbani. L’acquisizione simultanea di immagini oblique e nuvole di punti LiDAR fornisce dati coerenti perfettamente registrati. Il ristretto campo visivo minimizza le occlusioni, mentre il modello di scansione obliquo cattura le facciate degli edifici da qualsiasi angolazione. Un unico volo invece di due riduce l’impatto ambientale, diminuisce i costi per l’acquisizione dei dati e si avvantaggia di finestre di volo limitate.

Il beneficio più importante dell’utilizzo di un sistema ibrido risiede nella qualità dei prodotti di dati. I sistemi di soli immagini hanno problemi nel fornire dati accurati in zone d’ombra, canyon urbani e sotto la vegetazione. I dati LiDAR integrano perfettamente i dati immagine per completare le mancanze. Quale sensore attivo non ha bisogno di luce per creare punti di dati precisi e può fornire riscontri da sotto la vegetazione. Allo stesso tempo, i dati di immagini sono cruciali per la generazione di modelli 3D strutturati. Un sensore ibrido fornisce più informazioni, misurazioni più precise e superfici più lisce nel mesh.

"L’aggiunta di un sensore LiDAR a una fotocamera obliqua, come nel caso del CityMapper-2 di Leica, cambia le regole del gioco. Tendiamo a preferire i dati ibridi e il riunire le forze per l’acquisizione e lo sviluppo con una grande società come Hexagon porta tanti vantaggi,” afferma Pelzer. “Cerchiamo sempre nuovi modi per portare sul mercato i migliori prodotti della categoria e Hexagon condivide il nostro entusiasmo per l’innovazione.”

Hexagon impiega anche la tecnologia a sensori unica nel suo genere nell’offerta Metro HD city data dell’HxGN Content Program. I dati ibridi delle città principali sono catturati con il CityMapper-2 di Leica e utilizzati per produrre un gran numero di set di dati 2D e 3D eccezionalmente precisi e coerenti nel tempo per soddisfare anche le applicazioni più esigenti. Il Metro HD city data sarà collocato e reso disponibile su HxDR.

Incomparabile qualità di mesh 3D

Per catturare i Paesi Bassi nella loro completezza e in condizioni favorevoli, al fine di produrre il miglior set di dati possibile, Cyclomedia ha collaborato con Hexagon nel rilievo di dati aerei ogni anno tra febbraio e ottobre. Dopo essere stati elaborati con il software HxMap di Leica Geosystems, le immagini aeree e i dati LiDAR immessi vengono convertiti in un mesh e aggiunti al 3DNL. I dati 3D sono collocati su HxDR e completamente integrati in Street Smart.

HxDR permette agli utenti di tutto il mondo di attivare i dati nel 3DNL e di beneficiare di una gamma di funzioni e funzionalità che permettono loro di esplorare e utilizzare il 3DNL. Le funzionalità includono le misurazioni del mesh 3D delle città (distanza, altezza, volume), gestione dell’asset, analisi di zone di luce e ombra e analisi trasversale degli edifici. La piattaforma è anche ideale per visualizzare i progetti per resoconti pubblici e per permettere la collaborazione virtuale di professionisti di ogni campo.

Applicazioni pratiche

Hexagon e i suoi partner hanno fatto grandi passi avanti nella creazione di un ambiente digitale in cui parti coinvolte e cittadini possono pianificare, visualizzare e simulare gli sviluppi. Sono possibili processi come l’import di dati CAD e BIM, di cattura della realtà, di cattura della realtà automeshing, nonché tour e visualizzazioni dall’alto virtuali, annotazioni e luoghi fotosferici.

L’ampia gamma di applicazioni interessa clienti del settore pubblico e privato . Ad esempio, una società per l’energia solare può scaricare il modello di una determinata casa, calcolare pendenza e inclinazione, creare un progetto e presentare la proposta al proprietario della casa. Le compagnie edili e di ingegneria possono scaricare un’area di interesse, progettare una nuova costruzione e determinare l’accesso e la logistica più efficienti per la fase dei lavori. Un ufficio comunale può calcolare quanti alberi ci sono in un quartiere, fare la pianta delle sacche di calore ed eseguire l’analisi delle zone d’ombra.

La collaborazione tra Cyclomedia e Hexagon per questo innovativo progetto di gemelli digitali 3D dimostra il potenziale del CityMapper-2 di Leica nella raccolta simultanea su ampia scala di immagini e nuvole di punti.

Una versione di questo studio del caso è stata pubblicata per la prima volta nel GIM International come parte delle Aerial Mapping & Earth Observation Weeks 2022.

Le realtà digitali intelligenti supportano l’analisi e l’interpretazione del mondo reale e digitale, fornendo agli utenti la possibilità di ricavare preziose conoscenze che migliorano i processi di lavoro, la pianificazione e la collaborazione. 3DNL, il modello fotorealistico 3D dei Paesi Bassi, si basa su dati aerei raccolti con il sensore CityMapper-2 di Leica Geosystems ed è accessibile grazie al visualizzatore web Street Smart di Cyclomedia, collocato sulla piattaforma HxDR di Hexagon. Il flusso e l’elaborazione di dati continui assicurano agli interessati di avere le informazioni di cui hanno bisogno, quando ne hanno bisogno.
