Transformer Ayacucho en ville numérique

Auteur : Renata Barradas Gutiérrez

Les initiatives de numérisation urbaine visent à collecter des données utiles et à acquérir tous les environnements dans une localité pour générer des modèles intelligents qui facilitent la prise de décisions et la fourniture de nouveaux services. La cartographie mobile, la capture de la réalité, les solutions de gestion de réseaux et de levé aérien de la division Hexagon Geosystems sont appliquées dans le monde entier pour numériser des centres urbains.

Consciente de l'utilité des modèles 3D dans la perception de la réalité et l'établissement d'une base numérique géoréférencée pour la gestion urbaine, Patronato Pikimachay, une organisation non gouvernementale s'est adressée à C95 Creative, un cabinet leader de conception et d'architecture, pour générer un modèle numérique intelligent de la ville d'Ayacucho, au Pérou.

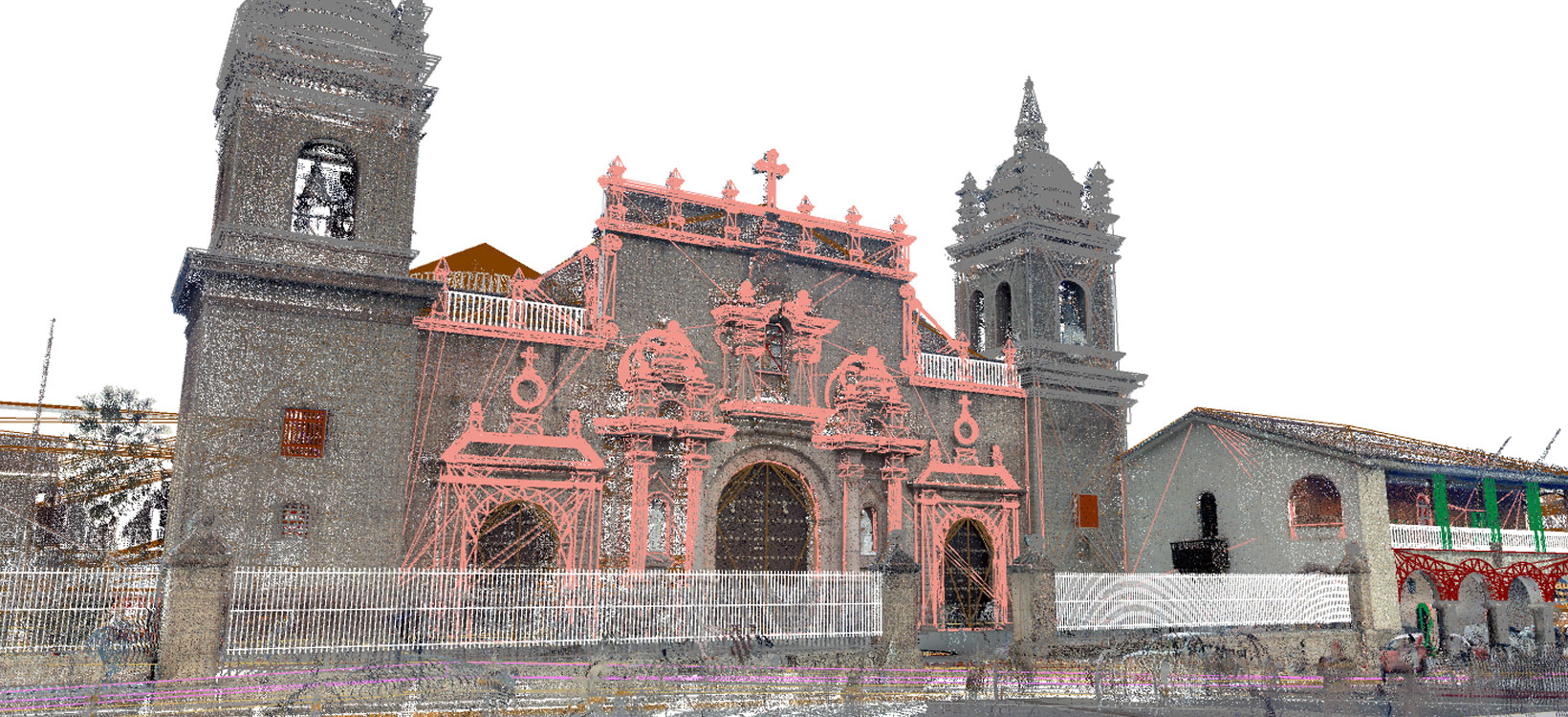

LA NUMÉRISATION INTELLIGENTE D'AYACUCHO

Les spécialistes de C95 Creative ont démarré avec une modélisation numérique 3D de cette ville péruvienne en 2017. Pour exécuter un levé numérique précis constituant la base du modèle numérique urbain, ils ont collecté des nuages de points géoréférencés avec des images à partir de 150 pâtés de maisons situés dans la vieille ville d'Aayacucho. Au moyen d'une combinaison de solutions Geosystems, l'équipe a recueilli les données sur une distance de 50 kilomètres en trois jours et achevé l'ensemble de la documentation en six mois.

“Une base de données pertinente pour villes intelligentes est essentielle pour définir les futures interventions urbaines. Nous avons pu générer de précieuses bases de données pour le patrimoine culturel, les travaux de classification, de restauration et de rénovation. Et nous continuerons à explorer de nouveaux moyens d'application de cette technologie avec Leica Geosystems," déclare Irene Ibisate, architecte et directrice du projet Ville intelligente Ayacucho chez C95 Creative.

Outre l'acquisition et le traitement rapides des données, la qualité et la précision du nuage de points avec des images superposées ont permis à C95 Creative de :

• Créer un modèle 3D de l'ensemble du centre ville
• Etablir un catalogue des principaux éléments de l'agglomération
• Réaliser une étude de la situation actuelle et de l'état de conservation
• Evaluer le patrimoine culturel et effectuer une étude de conservation
• Générer une base de données cadastrales et géométriques en 3D actualisée de la ville, avec des dimensions réelles
• Produire des vidéos et images urbaines servant de référence à de futures interventions.

"Créer une reproduction d'une ville entière dans un modèle BIM [modélisation des informations du bâtiment] en quelques mois était une vrai challenge. Grâce à la précision et à la vitesse obtenues avec les produits de Leica Geosystems, nous avons réussi à acquérir la réalité avec des données complètes en peu de temps," note Irene Ibisate.

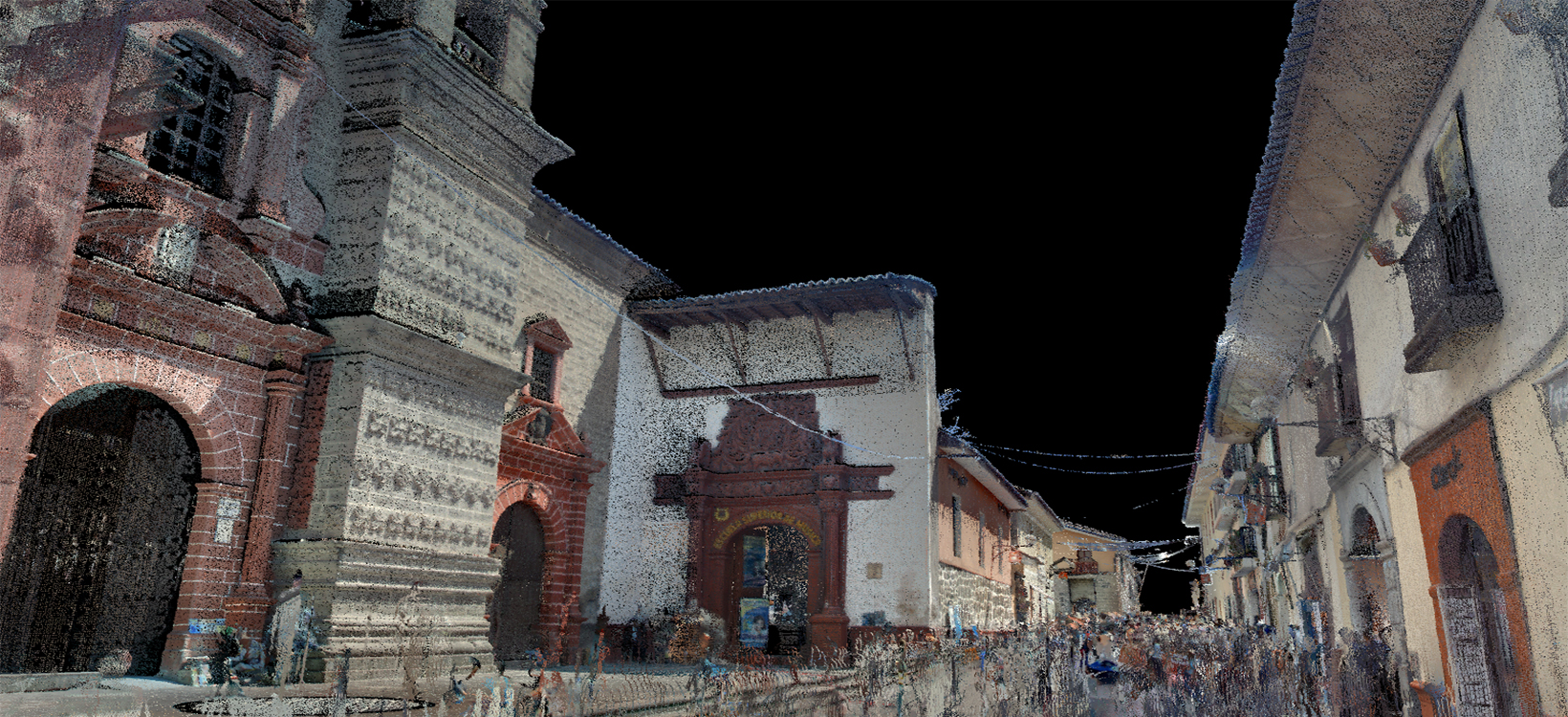

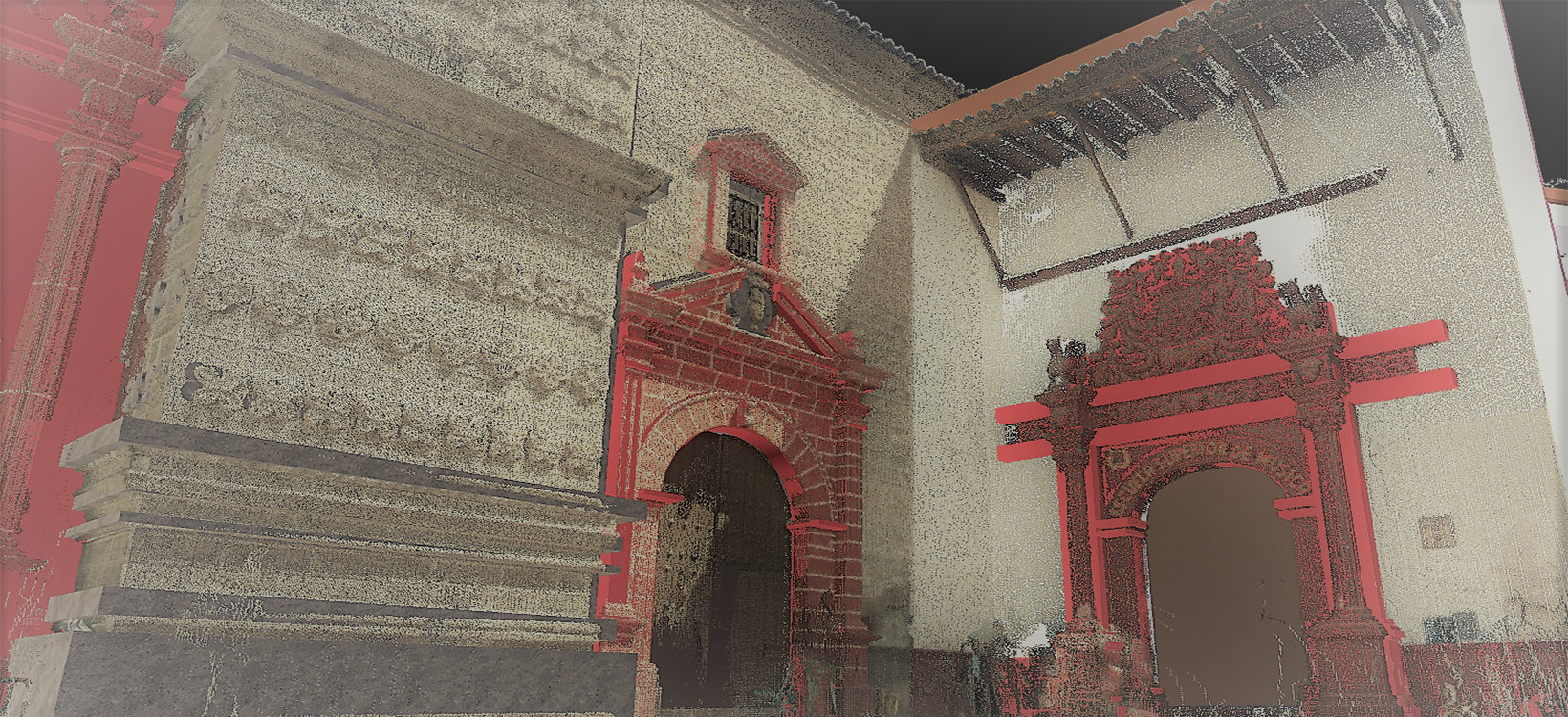

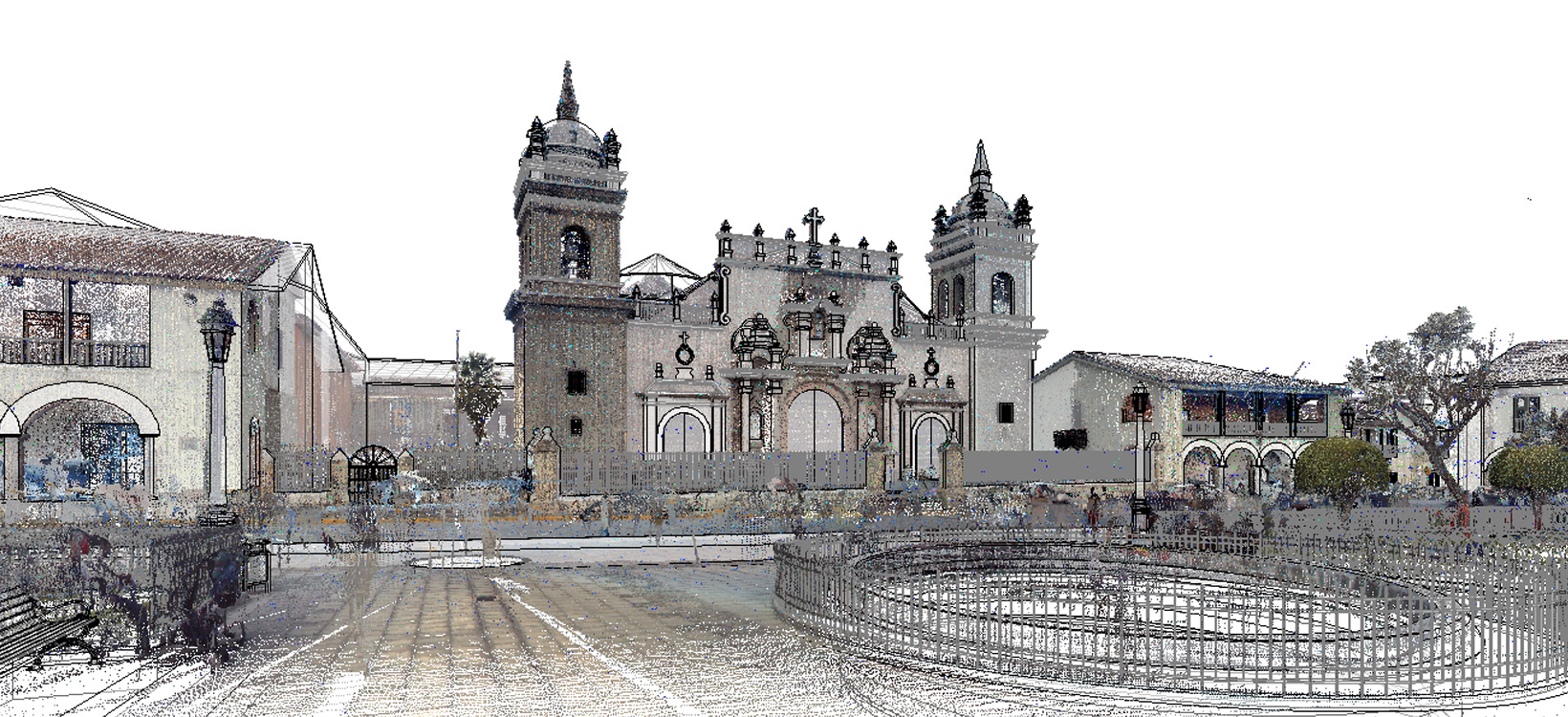

NUMÉRISATION D'ENVIRONNEMENTS

Compte tenu du temps limité disponible pour la collecte de données et de l'étendue du site, le scanning devait être rapide. Les systèmes de capture de la réalité de Geosystems augmentent la flexibilité et la mobilité des professionnels dans le domaine de la cartographie, du géopositionnement, de l'acquisition et l'extraction de données dans des zones restreintes, et offrent une précision millimétrique.

Pour relever tout le centre ville d'Ayacucho, C95 Creative a démarré la collecte des données avec le Leica Pegasus:Two. Cette plateforme de cartographie mobile a permis de recueillir des données sur une distance de 50 kilomètres en trois jours. La numérisation 3D s'est effectuée au moyen de la Leica ScanStation P40, relevant avec une haute résolution les zones piétonnes et places dotées de monuments historiques.

“Il serait impossible de réaliser ce type de projet avec des solutions et outils classiques. La vitesse et la précision des produits Leica Geosystems permettent de réaliser un travail à distance avec une connaissance parfaite du site,” explique Maria Pascual, directrice BIM chez C95 Creative.

On a traité et exporté les données vers Autodesk Revit, un logiciel BIM. Pour post-traiter le nuage de points 3D, l'équipe a utilisé le logiciel Leica Cyclone. La création d'un modèle BIM s'est effectuée avec les logiciels Leica CloudWorx et Leica JetStream, permettant une meilleure modélisation et intégration du nuage de points dans le modèle Autodesk Revit.

"Établir les nuages de points comme base de données était le seul moyen d'exécuter un projet de cette ampleur. L'utilisation de produits performants tels que JetStream pour la génération du modèle BIM a accéléré et optimisé ce processus. Les projets présentent une valeur ajoutée grâce à la qualité et à la précision fournies par ces outils avancés, qui permettent de créer une grande base de données, disponible dans différents formats et sur différentes plateformes,” indique Maria Pascual.

AU-DELÀ DU PATRIMOINE CULTUREL

Les urbanistes, entrepreneurs et autorités doivent avoir une perception plus dynamique d'une ville, avec des données géoréférencées qui reflètent la réalité, afin de fournir des applications ou des services et de définir de futures interventions.

Les modèles 3D permettent de documenter, gérer, renouveler ou maintenir les éléments d'une ville. Pour répondre aux normes de l'UNESCO et pour aider Ayacucho à figurer sur la Liste du patrimoine mondial, des travaux de rénovation et de maintenance sont nécessaires. Un modèle de ville numérisé est la pierre angulaire pour créer des environnements urbains durables et viables jouant un rôle clé dans le développement social et économique.

Les modèles 3D fournis par C95 Creative constitueront la base de toute intervention architecturale effectuée sur ce site, des évaluations culturelles et de la restauration d'éléments protégés susceptibles de se détériorer.

Outre le recensement du patrimoine culturel, les documents obtenus ont servi notamment aux fins suivantes :

• Réalité virtuelle (RV) et réalité augmentée (RA) d'Ayacucho
• Prévisualisation de plans
• Simulations urbaines
• Applications touristiques
• Analyse d'améliorations urbaines

EXPLOITER LE POTENTIEL DE LA CAPTURE DE LA RÉALITÉ

C95 Creative acquiert les plus petits détails. Figurant parmi les leaders mondiaux dans le secteur de l'AEC, cette entreprise sait à quel point il est important de disposer d'équipements de qualité, et utilise depuis longtemps déjà des produits de Leica Geosystems.

“C95 a trouvé dans les solutions de capture de la réalité Leica Geosystems les outils parfaits pour la modélisation BIM. Pegasus:Two permet de générer des données de zones étendues en peu de temps. La scanstation P40 est utilisée pour l'aménagement intérieur, la réhabilitation, la restauration, la rénovation, l'ingénierie et l'architecture en raison de sa précision de scanning et de sa vitesse. Elle est utilisée en combinaison avec le BLK360 pour générer des données de différents points de repère d'un site et obtenir des modèles tel-que-construits. En plus, les nuages de points sont utilisés pour tout type de levé numérique, collecte de données à des fins de simulation, rapport, RV et RA", observe Maria Pascual.

Afin de rester compétitif, d'améliorer les processus, de continuer à augmenter la qualité et de donner une valeur ajoutée à ses projets, le cabinet de conception et d'architecture C95 Creative reste fidèle aux technologies et processus de pointe développées par Geosystems dans ses travaux.
