Fonctionnement des localisateurs de câbles

Explication de la localisation des infrastructures souterraines

Un besoin croissant

Dans le monde entier, la nécessité d'étendre les réseaux de services publics existants et d'en développer de nouveaux se fait de plus en plus sentir. Par conséquent, les entreprises doivent effectuer des travaux de terrassement pour détecter des infrastructures existantes. Cependant, toute activité de terrassement comporte le risque d'interagir avec les infrastructures souterraines. Il s'agit généralement de réseaux d'eau, de gaz, d'électricité, de télécommunications et, de plus en plus, de réseaux de fibres optiques.

Il est donc essentiel de connaître l'emplacement exact de tous les infrastructures souterraines, avant et pendant le processus d'excavation. En effet, l'endommagement de ces équipements peut entraîner des perturbations importantes, ce qui a des répercussions négatives sur le réseau d'exploitation, l'entrepreneur, l'utilisateur final et les parties prenantes. Les coûts de réparation associés, la perte de service, les retards de projet et la mauvaise publicité affectent toutes les parties concernées.

En outre, plus de la moitié de tous les incidents liés aux réseaux publics se produisent sur des câbles électriques, principalement causés par des pelles, des excavatrices, des outils à air comprimé et des outils à main. Cette tendance révèle une combinaison dangereuse, qui représente le plus grand risque pour toute personne impliquée dans des travaux de terrassement.

En tant que moyen de protection contre les dommages causés aux réseaux publics, le localisateur de câbles joue un rôle crucial dans la détection de la présence et de la proximité des infrastructures souterraines. Le fonctionnement d'un localisateur de câbles est basé sur l'électromagnétisme.

Lorsqu'un courant alternatif (AC) circule dans un câble, un champ électromagnétique est créé. Ce courant alternatif génère non seulement un champ magnétique, mais crée également une fréquence, mieux connue sous le nom de Hertz (Hz). Un localisateur de câble peut détecter ce champ électromagnétique généré par le courant alternatif.

Il existe deux principes essentiels de détection :

• La localisation passive : Ce principe permet de localiser un champ électromagnétique déjà présent sur une infrastructure souterraine.
• La localisation active : Ce principe consiste à ajouter, à l'aide d'un générateur de signaux, un signal spécifique à un équipement localisé.

Détection passive

Des signaux détectables sont déjà présents sur certaines installations souterraines, soit à partir de signaux rayonnés par un câble électrique, soit à partir de la réémission de signaux radio à très basse fréquence qui peuvent "adhérer" à des installations conductrices.

Principe du Power Mode

Lorsqu'un courant alternatif circule dans le réseau électrique, il génère un signal électromagnétique. À l'aide d'un localisateur de câbles, tel que la série Leica DD100-serie, la série Leica DD200 ou le Leica Ultra, un géomètre peut détecter la position des câbles souterraines en recherchant ce champ électromagnétique. Cependant, la détection des câbles électriques à l'aide d'un localisateur de câble limite l'opérateur à la détection des infrastructures souterraines qui transportent du courant, comme le câble d'un lampadaire la nuit. Lorsque les lumières sont éteintes et qu'aucun courant ne circule, les câbles électriques souterraines ne peuvent pas être détectés à l'aide d'un localisateur de câbles.

Principe du mode radio

Les signaux radio basse fréquence à ondes longues émis par les pylônes radio peuvent pénétrer dans la terre et induire un signal sur les installations métalliques. Ces derniers retransmettent ces signaux. Grâce au mode RADIO d'un localisateur de câbles, ces signaux peuvent être détectés et tracés.

Principe du mode automatique

La série Leica DD100 comprend également un mode automatique. Celui-ci combine les avantages de la détection simultanée en mode puissance et en mode radio. Ce mode automatique permet de détecter plus rapidement la présence des infrastructures souterraines lors de la première visite d'un site.

Détection active

En utilisant uniquement des modes passifs, on peut manquer jusqu'à 60 % des infrastructures souterraines. Ce n'est pas parce qu'ils ne sont pas détectés lors d'un scan de base qu'ils n'existent pas ou qu'il n'y a pas de danger à creuser.

L'utilisation d'un localisateur de câbles et d'un générateur de signaux, comme Les localisateurs de câbles Leica, améliore considérablement le processus de détection. Cet instrument portable induit un signal dans un câble ou une canalisation, qui peut ensuite être suivi par le localisateur de câble. Ce processus est connu sous le nom de détection active.

Application du signal actif

Une grande partie des installations souterraines ne peut pas être détectée en recherchant simplement des signaux passifs à l'aide d'un localisateur de câbles. Ces installations cachées peuvent ne pas transporter de courant ou émettre des signaux radio. Il est donc nécessaire d'induire un signal directement sur le réseau de distribution pour les détecter. Pour détecter ces installations supplémentaires, un courant ou un signal électrique doit être appliqué au service public métallique enterré. Cela permet au localisateur de localiser et d'identifier l'emplacement de l'équipement.

Mode induction

L'induction est une méthode simple et rapide pour transmettre un signal à une infrastructure souterraine sans établir de connexion physique. Une antenne interne génère un champ magnétique dans le sol. Tous les tuyaux métalliques souterrains situés à proximité de l'émetteur sont induits par ce signal. Cela permet de localiser l'entreprise de distribution et de la suivre à l'aide d'un localisateur de câbles.

Mode de connexion

Le mode de connexion est le moyen le plus efficace d'envoyer un signal à une infrastructure souterraine. Il doit être utilisé dans la mesure du possible, en particulier pour les mesures de profondeur. Le générateur de signaux peut être connecté directement à un câble ou à une conduite. Un circuit est complété par une connexion à un piquet de terre ou à un point de connexion à la terre. L'application d'un signal directement à l'installation permet à l'utilisateur de localiser et de tracer facilement et correctement l'installation.

Localisation du signal

Pour détecter les champs magnétiques émis par les infrastructures souterraines, le localisateur de câbles utilise des antennes. Ces antennes amplifient les petits signaux électromagnétiques émis par les infrastructures et alimentent le circuit du localisateur de câbles.

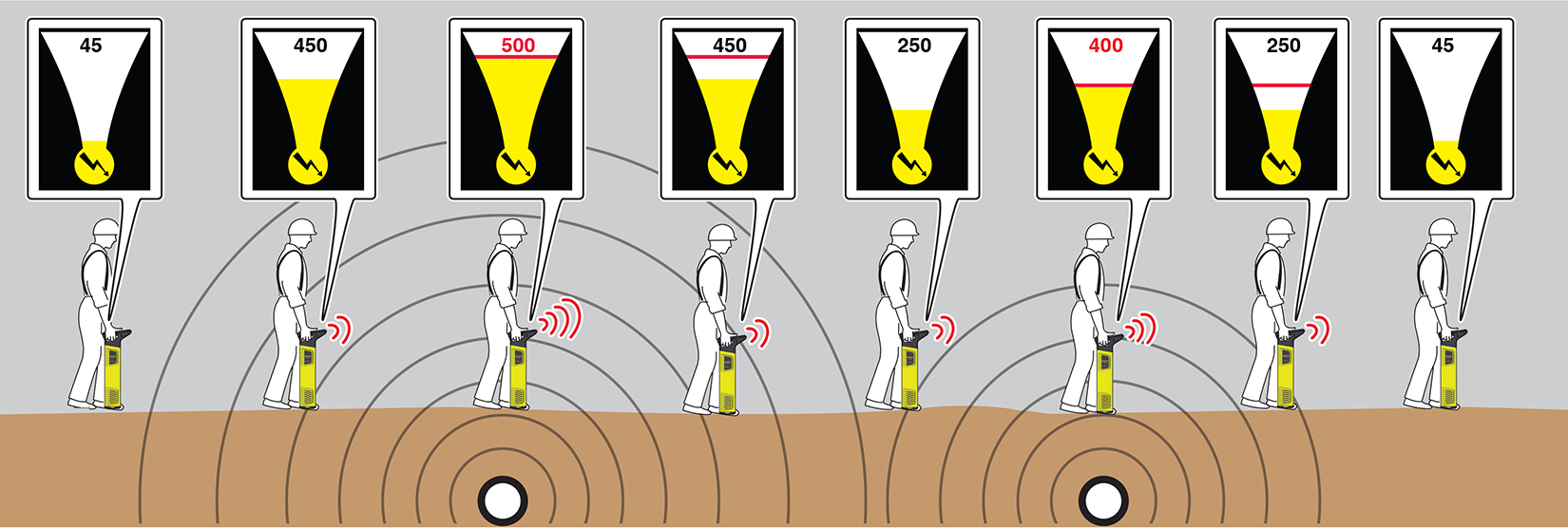

Les localisateurs de câbles Leica sont dotés d'un indicateur d'intensité du signal (SSI) amélioré, d'un affichage graphique montrant l'intensité du signal sous la forme d'un graphique à barres et d'une mesure numérique du SSI. Lorsque l'installation se trouve directement sous le localisateur de câbles, la valeur la plus élevée du signal (réponse maximale) est obtenue.
