Mehr Produktivität bei der Straßenvermessung in Städten mit dem Leica AP20 AutoPole

BM Field, ein Vermessungsunternehmen aus Hokkaido, Japan, führte mit innovativer Technologie von Leica Geosystems, darunter der Leica AP20 AutoPole und die Leica MS60 MultiStation, effiziente und genaue Vermessungen für ein Straßensanierungsprojekt in einem Wohngebiet durch. Die Kombination modernster Vermessungstechnologien führte zu einer schnelleren Fertigstellung des Projekts mit 75 % weniger Arbeitsaufwand, erhöhter Flexibilität bei den Messungen und prognostizierten Kosteneinsparungen von über 2.500 Euro – und das alles bei gleichbleibend hoher Genauigkeit und gesicherter Qualität.

Der AP20 ist eine preisgekrönte smarte Lösung für automatisierte Totalstationen, die Vermessern ein effizienteres Arbeiten ermöglicht. Eine Neigung des Lotstabs wird automatisch kompensiert und die Lotstabhöhe wird für schnellere Messungen auch bei schwierigen Einsatzbedingungen erkannt. Mit dem AP20 können Vermesser den Lotstab neigen, um bestimmte Punkte zu erreichen oder Hindernisse zu umgehen und dabei die Zielverfolgung beibehalten. Mühsame analoge Arbeitsschritte entfallen und ein moderner, digitaler Workflow wird ermöglicht.

Erfahrene Vermesser meistern anspruchsvolles Projekt in Hokkaido

BM Field hat seinen Sitz in Sapporo, Hokkaido, und bietet Vermessungsdienstleistungen für landwirtschaftliche und städtische Zwecke auf der nördlichsten Insel Japans an. Zu den Aufgaben des Unternehmens gehören die Ermittlung der landwirtschaftlichen Nutzfläche für Kommunen, Planungsunterstützung für Bodenverbesserungen und die Katastrophenvorbeugung durch Erdrutschüberwachung und Sanierungspläne. Die Mitarbeiter von BM Field sind es gewohnt, unter schwierigen Bedingungen zu arbeiten, unter anderem in Bewässerungskanälen, Wäldern und an steilen und felsigen Hängen.

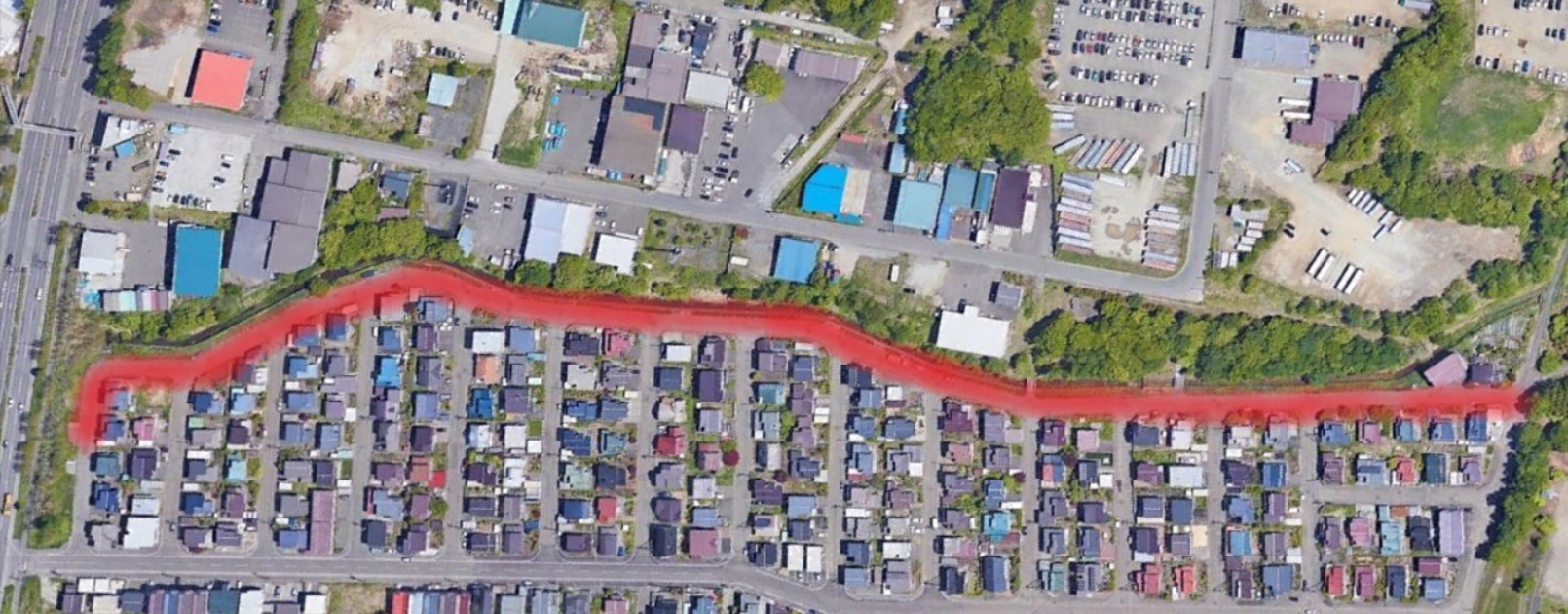

Das Team wurde kürzlich von der Stadt Kitahiroshima beauftragt, im Rahmen eines Sanierungsprojekts eine 700 Meter lange Wohnstraße zu vermessen. Der Arbeitsumfang umfasste die Vermessung des bestehenden Zustands der Straße und das Anfertigen von 29 Querschnitten, um Daten für die Neugestaltung zu sammeln.

Da BM Field fast ausschließlich Ein-Personen-Vermessungen mit den automatisierten Totalstationen und GNSS-Lösungen von Leica Geosystems durchführt, liegt ein Tätigkeitsschwerpunkt auf der Auswahl der richtigen Ausrüstung für den jeweiligen Auftrag. Das Unternehmen kann so effizient und flexibel arbeiten und verlässliche Vermessungsergebnisse zu attraktiven Preisen liefern.

Angesichts des engen Zeitrahmens von 7 Tagen aufgrund des regen Fußgänger- und Fahrzeugverkehrs und der mehr als 3.500 Vermessungspunkte, darunter auch durch Versorgungsmasten, Zäune und andere Strukturen versperrte Ansichten, war es umso dringlicher, das beste Werkzeug für die Aufgabe zu finden.

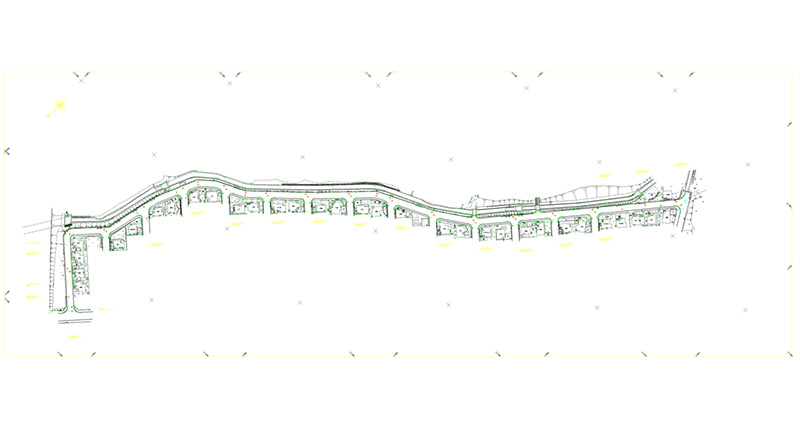

Das Projekt umfasste die Vermessung zahlreicher vertikal ausgerichteter Bauwerke mit höchster Genauigkeit, um einen Plan im Maßstab 1:500 der bestehenden Gegebenheiten, einschließlich der Höhenlage der Beobachtungspunkte, und einen Querschnittsplan im Maßstab 1:100 zu erstellen.

AP20 AutoPole: Die optimale Lösung

Aufgrund der Anforderungen des Projekts wäre es schwierig gewesen, traditionelle Vermessungsmethoden einzusetzen. So gab es beispielsweise viele Stellen, an denen der Prismenstab aufgrund von Hindernissen und versetzten Standpunkten nicht vertikal aufgestellt werden konnte. Aus diesem Grund wählte das Team den Leica AP20 AutoPole aus.

Tomokazu Aoyama, Präsident und Vermessungsingenieur: „Wir hatten bereits die Leica GS18 T GNSS-Antenne mit Neigungskompensation im Einsatz und waren überzeugt, dass der AP20 für dieses Projekt, das eine Genauigkeit im Millimeterbereich erforderte, eine sehr effektive Wahl sein würde.”

Aoyama kombinierte den AP20 mit der Leica MS60 MultiStation, einer Laserscanning-Totalstation höchster Genauigkeit, und der Feldsoftware Leica Captivate. Leica Captivate bietet eine Reihe von Apps für Vermessungsarbeiten, darunter Hilfestellungen, die Vermessern helfen, Punkte bei der Arbeit mit dem AP20 einfach und schnell zu finden, zu erfassen und zu überprüfen.

Die integrierten Technologien zur Neigungskompensation und Erkennung der Lotstabhöhe des AP20 waren bei der Arbeit in dem dicht besiedelten Wohngebiet wichtige Aspekte, um Zeit zu sparen. Dank der Neigungskompensation und der automatischen Anpassung der Lotstabhöhe, die in Captivate aufgezeichnet wurden, waren weniger Aufstellungen mit der MS60 erforderlich, um die Sichtlinie zum AP20 aufrechtzuerhalten. Da Hindernisse einfach und schnell umgangen wurden und zeitraubende manuelle Höheneingaben nicht erforderlich waren, konnte ein einziger Vermessungsingenieur anstelle des üblichen vierköpfigen Teams das Projekt in nur drei Tagen abschließen.

Aoyama kommentierte: „Die für das Projekt aufgewendete Zeit war kürzer als erwartet. Wir konnten so mit einem hohen Maß an Zufriedenheit arbeiten, und wir minimierten die Anzahl der Instrumentenaufstellungen, die zur Erfassung aller Punkte erforderlich waren, indem wir die Neigungsfunktion nutzten.”

AP20 ermöglicht schnellere, günstigere und bessere Vermessungen

Das Team von BM Field zog einen Vergleich zwischen den tatsächlich entstandenen Kosten des Projekts und den zu erwartenden Kosten bei Verwendung herkömmlicher Methoden. Sie stellten fest, dass die kombinierten Lösungen von Leica Geosystems den Arbeitsaufwand für die Vermessung um 75 % reduzierten, was im Vergleich zu herkömmlichen Methoden eine Kostenersparnis von rund 400.000 JPY (ca. 2.700 US-Dollar) oder 2.500 Euro bedeutet. Trotz der schnelleren Arbeitsweise wurde dank der Präzision und Automatikfunktionen des AP20 eine hohe Genauigkeit erreicht.

Die schnelleren Vermessungsfähigkeiten des AP20 mit einer kleineren Mannschaft führten zu erheblichen Effizienzsteigerungen und Kostensenkungen für BM Field und die Stadt Kitahiroshima. Mit seinen vielseitigen Vorteilen, die sich für unterschiedliche Umgebungen eignen, rationalisierte der AP20 die Arbeitsabläufe des Teams. Die Investition amortisierte sich daher schnell.

Das Wichtigste ist jedoch, dass die kombinierte Software und Hardware von Leica Geosystems BM Field in die Lage versetzt, das zu tun, was das Unternehmen am besten kann: schnelle, genaue und zuverlässige Arbeit bei gleichbleibend hoher Qualität zu einem attraktiven Preis zu liefern.
